USB type C是什么?跟常用USB口的有什么不一样?

2019-10-10 12:29:00
UCCPD论坛
原创
11592

USB2.0,USB3.1,USB3.2这些是什么?

USB Type CUSB Type, Micro-B是什么意思?有什么区别?



首先 USB2.0,USB3.0,USB3.1,USB3.2等等,这些指的是 USB的协议规范版本。意思就是 USB的总纲。

注意:

USB2.0版本是我们常见的 USB接口,如 USB Type A, Micro-B

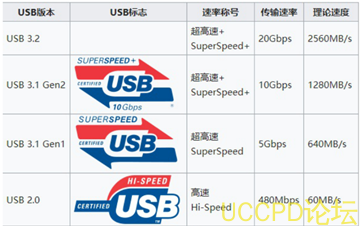

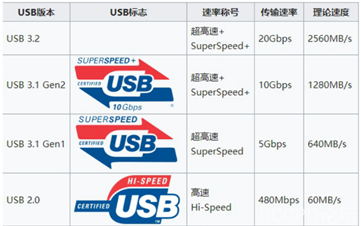

USB3.1,USB3.2就是我们的主题了: USB Type C,因为 USB Type C比常见的 USB口具有更高的传输速度,充电功率等原因,所以 USB2.0的规范已经不合适 USB Type C了,才有了专门为 USB Type C定义的 USB3.1,USB3.2版本,如下图:

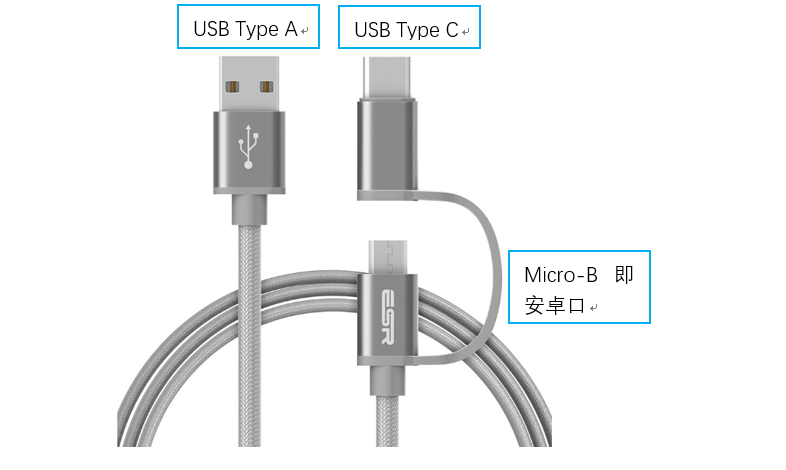

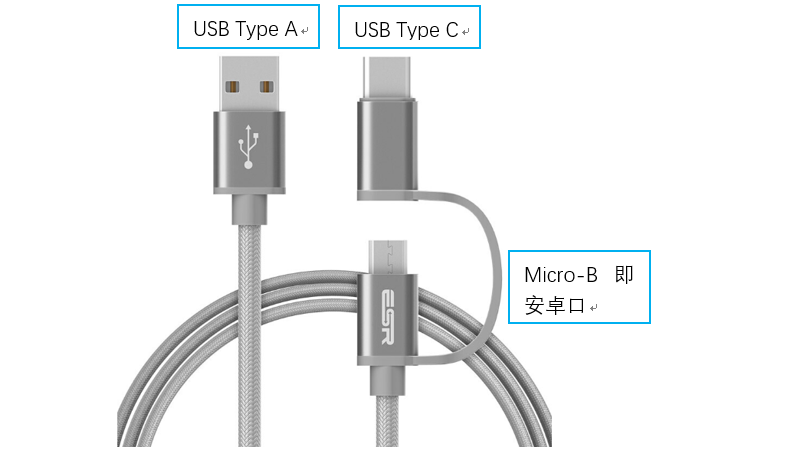

USB Type A 和 Micro-BUSB Type C都是 USB接口,从肉眼来看,比较明显的区别:外表的形状不一致。


 从充电这块的技术层面来讲: USB Type A Micro-B的区别还真的就是肉眼可见的形状不一样

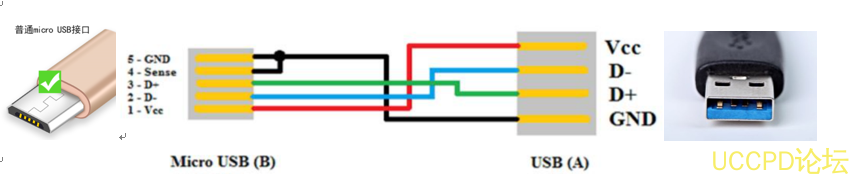

如上图,是 USB Type A Micro-B数据线(安卓数据线)的原理图连接图, USB Type A接口有 4个接触片,分别是 VCC(正极), D-D+GND(负极); Micro-B接口有 5个接触片,分别是 VCC(正极), D-D+GND(负极)和一个无功能的。



   USB Type C是比较特殊的,为什么呢?

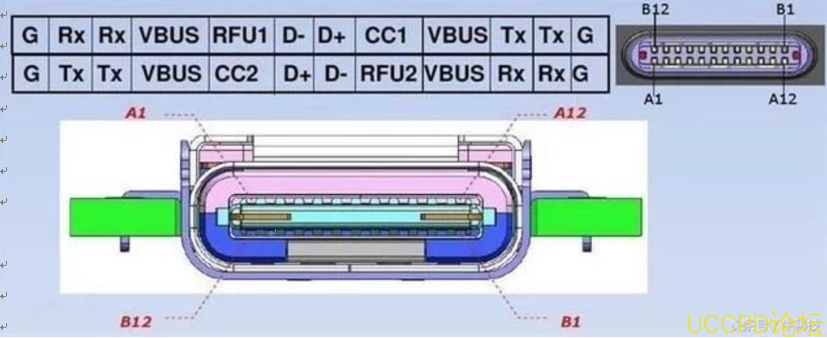

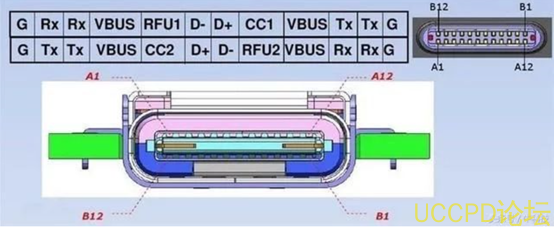

   因为 USB Type C是任意插的,就是说标准的 USB Type C是双面的相同接触片,一面是有 12接触片,双面足足是 24片了,如下图:

由于每个接触片的脚功能是不一样,所以在一些应用中, USB接口厂家为了迎合市场需要,或者节约成本,把接触片脚缩减成 16片, 14片等等。

   从充电这块的技术层面来讲:我们可以去掉 A2,A3,A8,A10,A11,B2,B3,BB8,B10,B1110片接触片,只需保留充电功能用到的 CC1CC2D+D-GND(负极), Vbus(正极)即可。
