2A单节锂电池充电管理芯片适用于5V-12V适配器转4.2V充电

PW4213芯片测试流程文档

一、芯片简介

1. 基本概述

PW4213是一款专为单节锂电池（3.7V/4.2V）设计的 同步降压型充电管理IC 。与常见的5V输入充电芯片不同，PW4213支持宽电压输入（4.5V-15V），可直接使用5V-12V适配器为单节锂电池充电，内部集成同步降压架构，在大压差应用下效率高、发热低。

·  工作模式 ：降压（Buck）拓扑，将5V/9V/12V输入降压至4.2V给单节锂电池充电

·  开关频率 ：500kHz，可使用小型化电感电容

·  最大充电电流 ：2A，可通过外接检流电阻调节

·  封装形式 ：SOP8-EP（底部带散热焊盘）

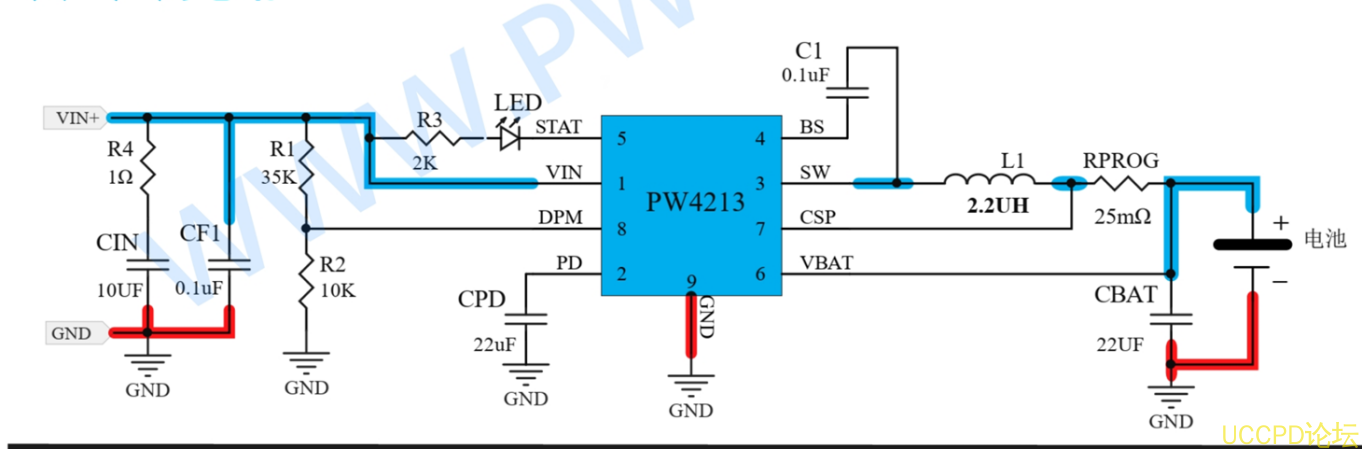

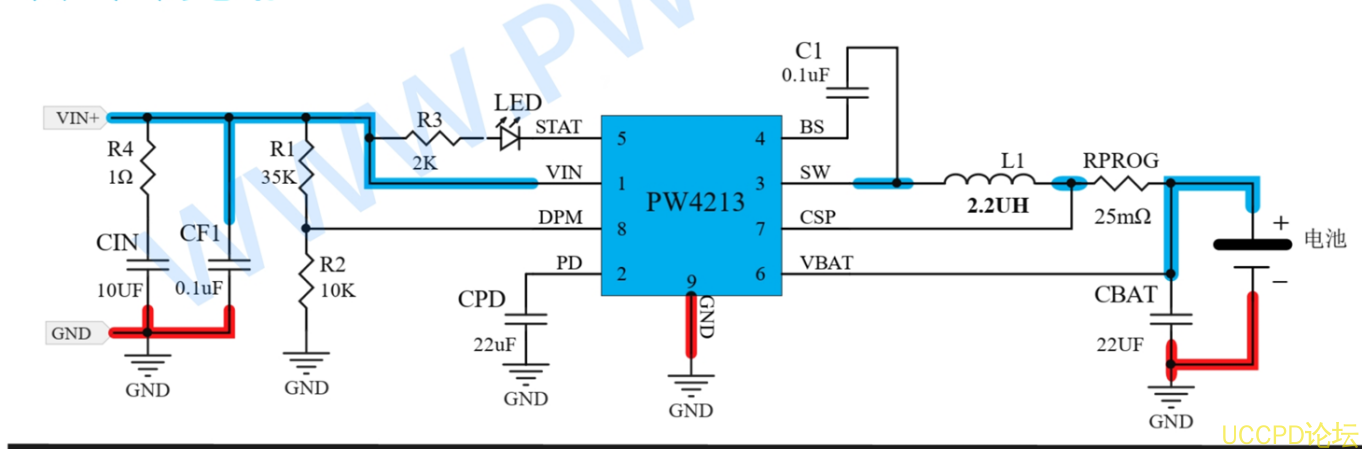

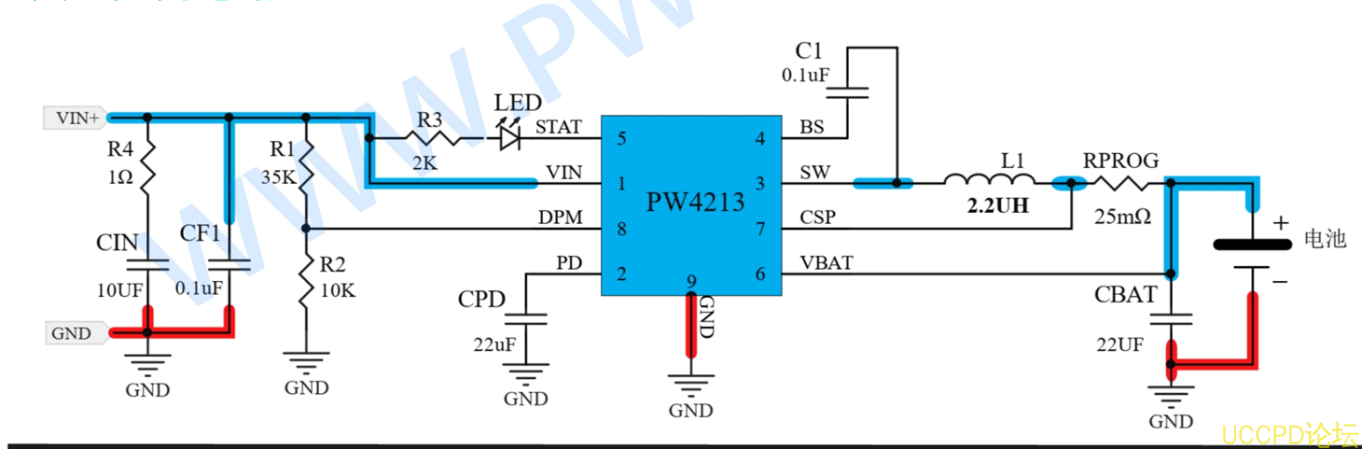

典型应用电路连接关系
