代理PW5328B高效率升压IC，PW5328芯片

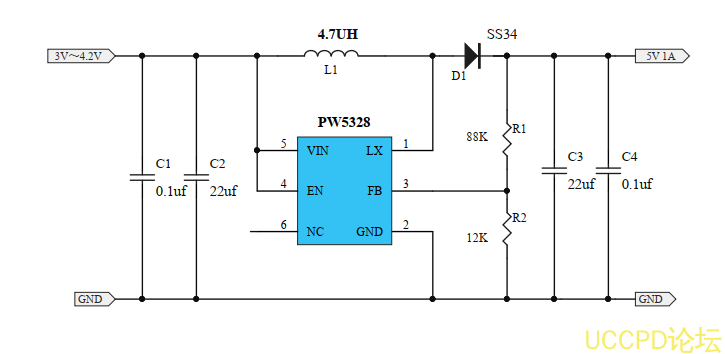

以上图为例：

元气建议：

1， C1,C2是 PW5328B输入端的滤波电容部分， C2不加会照常芯片工作异常或损坏；

2， C3,C4是 PW5328B输出端的滤波电容部分， C3不加会照常芯片工作异常或损坏；

3， R1 和 R2是反馈电阻，这两个反馈电阻的作用就是来调和设置输出电压的值的。电阻精度要 1%。输出电压和 R1,R2的关系公式是：

 (1+R1/R2)*0.6=输出电压（ V）

4， D1 SS34是肖特基二极管，采用更好质量的肖特基会提高更好的效率

5， L1电感体积大小的选择，例如：常用的功率电感： CD75-4.7uh，或者屏蔽电感等，电感饱和电流越大和体积越大也能最大化效率和温度。
