12V转5V降压芯片，12V转3.3V稳压芯片电路图

12V 转 5V 应用中，大多要求会输出电流高的，稳压 LDO 就不能满足了，需要使用 DCDC 降压芯片来持续稳压 5V，输出电流 1000MA，2000MA，3000MA，5000MA 等。不同的
输出电流可以选择适合的降压芯片来使用。
12V 转 3.3V，稳压 3.3V 输出，一般用于给 MCU 单片机或者其他特殊重要模块供电等，
要求也会比较多和不一样。例如 10MA，100MA，1000MA-5000MA 不等。时常小电流的较
多，小电流使用 LDO 稳压芯片。
1， LDO 稳压芯片
40V 高输入电压 LDO 线性稳压器, 高输入电压，低静态电流，高速，低压降线性稳
压器具有高纹波抑制.PW6206，PW6513。
特点
 输入电压：4.75V~40V
 输出电压固定：3V，3.3V，5V
 输出精度：<±2%
 输出电流：150mA（典型值）
 电源抑制比：60dB@100Hz
 跌落电压：600mV@IOUT=100mA
 静态电流：4.2μA@VIN=12V（典型值）
 ESD HBM:8KV

 推荐电容器：10uF

2，DC-DC 降压芯片 2A-3A

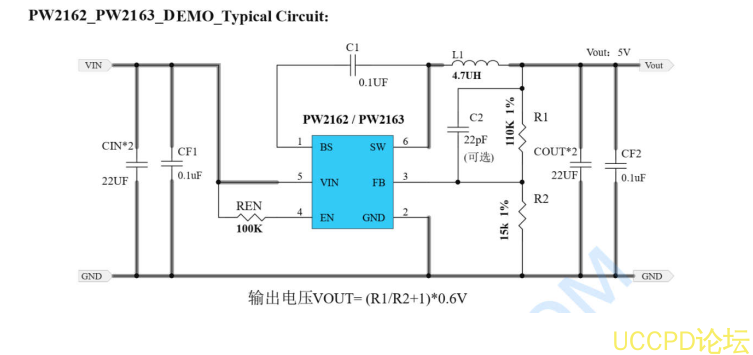

PW2162 是一个完全集成，高效率 2A 同步整流降压转换器。PW2162 在宽输出电流
负载范围内以高效率运行。此设备提供两种工作模式，PWM 控制和 PFM 模式开关控
制，实现高效率在更宽的负载范围内。PW2162 要求现有的最小数量标准外部组件，并
在符合 ROHS 标准的 6 针 SOT23 封装中提供。
特征
  效率高达 96%
  600KHz 频率操作
  2A 输出电流
  不需要肖特基二极管
  4.5V 至 16V 输入电压范围
  0.6V 参考电压
  斜坡补偿电流模式控制对于良好的线路和负载瞬态回应
PW2163 是一种高效的 500kHz 同步降压 DC-DC 转换器，能够输送 3A 电流。PW2163 在
4.5V 到 18V 的宽输入电压范围内工作集成主开关和同步开关，具有非常低的 RDS（ON）
以最小化传导损失。输出电压纹波低，外部电感器和电容器的尺寸为 500kHz 开关频率。
采用瞬时 PWM 结构，实现快速瞬态响应对于高降压应用.
特征
 内部交换机（顶部/底部）的低 RDS（on）：
 80mΩ/40mΩ
 4.5-18V 输入电压范围
 3A 输出电流能力
 500 kHz 开关频率
 瞬时 PWM 架构，实现快速瞬态响应。
 逐周期峰值电流限制
 内部软启动限制涌入电流
 SOT23-6

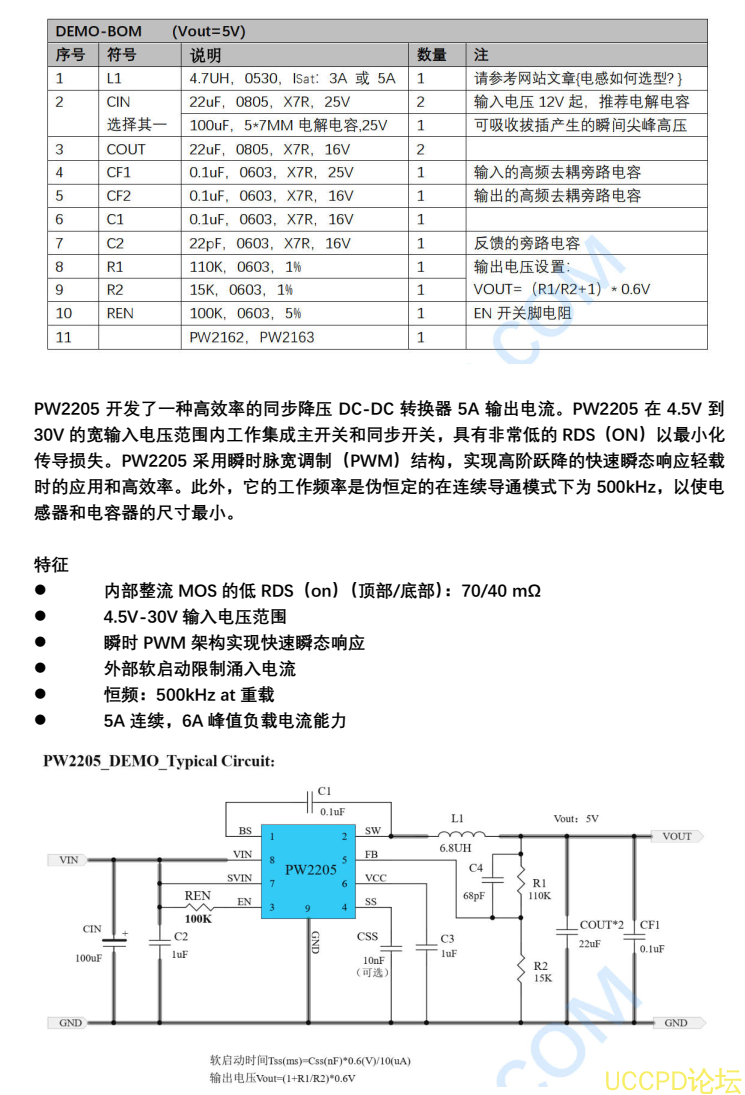

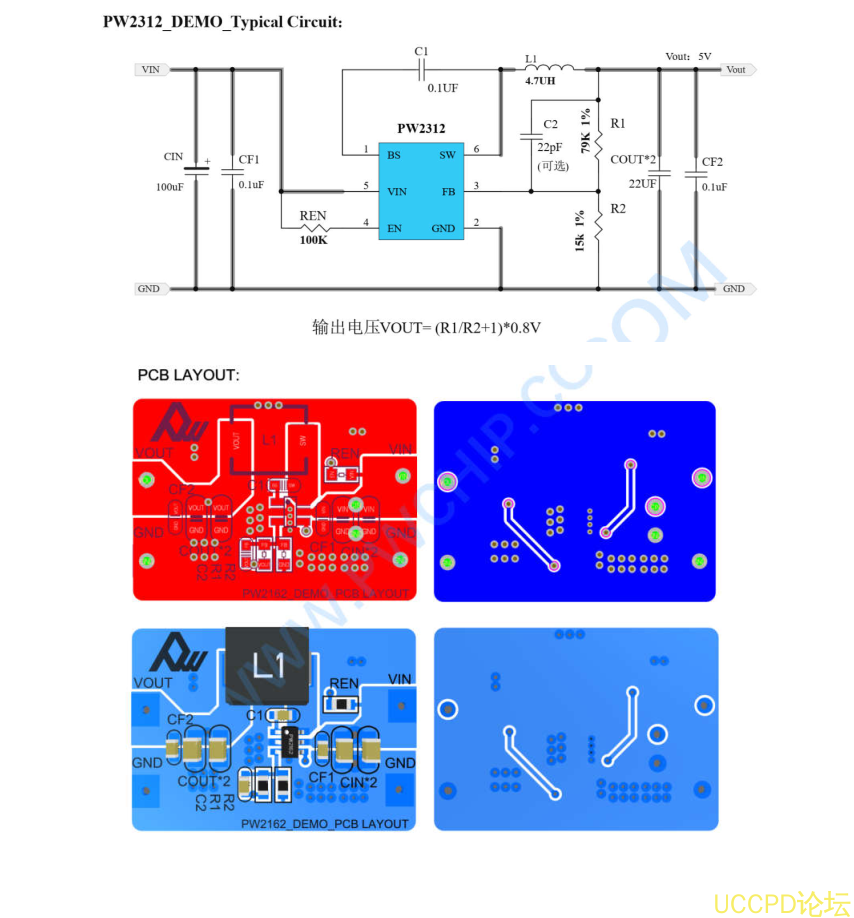

4V-30V 输入，1.2A 输出的同步整流降压器芯片 PW2312.
PW2312 是一种电流模式降压型 DC/DC 转换器，可提供优良的瞬态特性响应没有额外
的外部补偿组件。此设备包含内部低电阻，高压功率 MOSFET，并在高 1.4MHz 工作频率
下工作确保紧凑、高效的设计，具有出色的交直流性能。
