24V转5V,24V转3.3V稳压芯片的电路图，,PCB和BOM

24V 转 5V,24V 转 3.3V 稳压芯片的电路图,PCB 和 BOM
1， LDO 稳压芯片电路图，40V 宽输入，PW6206 和 PW6513(SOT23-3/SOT89-3)
2， 1.2 安培，30V 宽输入，DC-DC 降压芯片和 PCB 和 BOM，PW2312
3， 3.0 安培，30V 宽输入，DC-DC 降压芯片和 PCB 和 BOM，PW2330
4， 5.0 安培，30V 宽输入，DC-DC 降压芯片和 PCB 和 BOM，PW2205

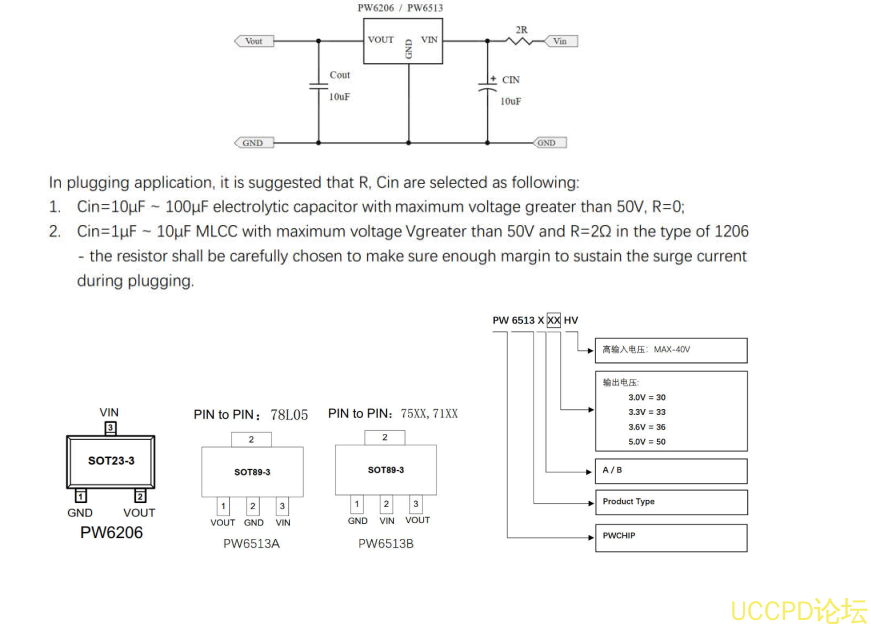

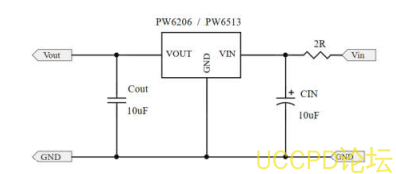

1，
PW6206 与 PW6513 系列是一款高精度，40V 高输入电压，低静态电流，低压降线性稳压器
具有高纹波抑制。在 VOUT=5V&VIN=7V 时，负载电流高达 300mA，（输入与输出电压的压差越
大，电流就越小）采用 BCD 工艺制造。PW6206 提供过电流限制、软启动和过热保护，以确保
设备在良好的条件下工作
PW6206 与 PW6513 系列输入电压可达 40V，PW6513 提供标准 SOT89-3L 和 PW6206 提供

SOT23-3L 封装。

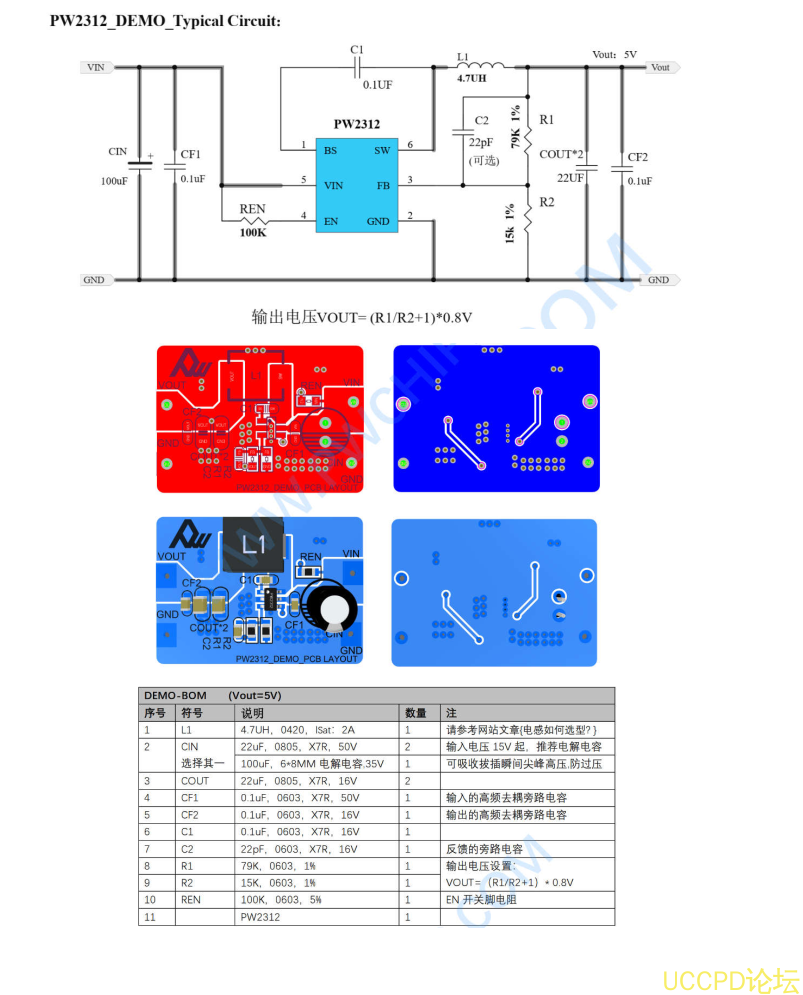

2，
4V-30V 输入，1.2A 输出的同步整流降压器芯片 PW2312.
PW2312 是一种电流模式降压型 DC/DC 转换器，可提供优良的瞬态特性响应没有额外的外
部补偿组件。此设备包含内部低电阻，高压功率 MOSFET，并在高 1.4MHz 工作频率下工作
确保紧凑、高效的设计，具有出色的交直流性能。

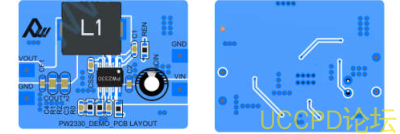

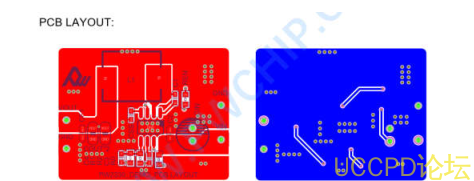

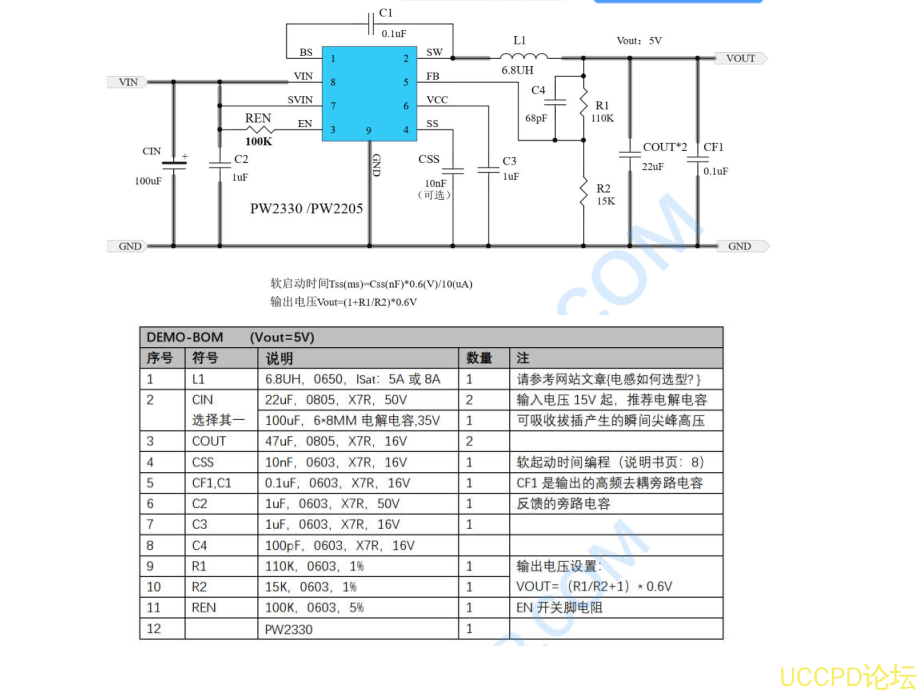

3,4，
PW2330 和 PW2205 是一种高效率的同步降压 DC-DC 变换器提 3 和 5 安培输出电流。
PW2330 和 PW2205 在 4.5V 到 30V 的宽输入电压范围内工作集成主开关和同步开关，具有低的
RDS（ON）以最小化传导损失。PW23300 和 PW2205 采用专有的瞬时 PWM 结构，实现快速瞬
态响应适用于高降压应用和轻负载下的高效率。此外，它在在连续传导模式下的 500kHz 恒定频
率，以最小化电感器和电容器。
 内部整流 MOS
 4.5-30V 输入电压范围
 瞬时 PWM 架构实现快速
 瞬态响应
 外部软启动限制涌入电流
 恒频：500kHz
 3 安培是 PW2330，PW2205 是 5 安培连续负载电流能力
 输出过电流限制
 输出短路保护
 热关机和自动恢复
 封装：SOP8-EP
