三节锂电池充放电保护芯片IC，守护每一次充放电

三节锂电池（通常指3S锂离子或锂聚合物电池，标称电压11.1V，充满电压12.6V）在充放电过程中必须配备‌充放电保护电路‌，以防止过充、过放、过流、短路等风险，保障安全与寿命。

‌核心保护功能‌：充电保护和放电保护

‌过充保护‌：当任意一节电池电压达到 ‌4.25V或4.28V‌（视芯片设定），切断充电回路。

‌过放保护‌：当任意一节电池电压降至 ‌2.7V或2.8V‌，切断放电回路。

‌过流/短路保护‌：通过检测采样电阻压降，触发MOS管关断，响应时间从微秒级到毫秒级不等。

‌温度保护‌：PW7127芯片集成NTC检测，防止高温/低温异常。PW7126不带NTC

‌

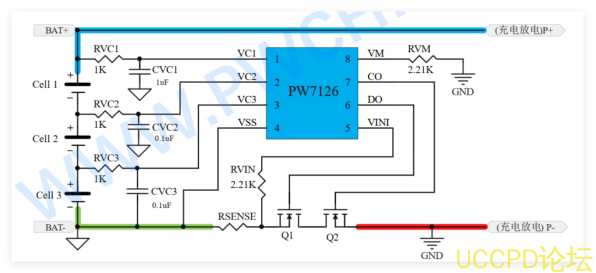

典型电路结构‌

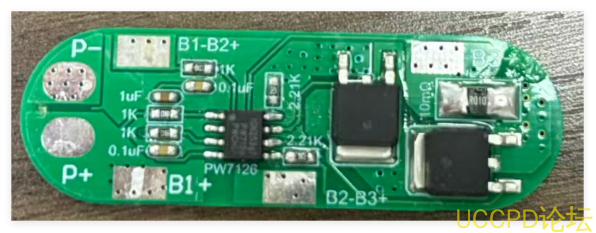

‌保护芯片‌（如PW7126）作为“大脑”，实时监测各节电压、电流。

‌MOSFET管‌（如Q1、Q2）作为“肌肉”，由芯片控制导通/关断，切断充放电回路。

‌采样电阻‌：用于检测电流（I = V/R）。

‌外接电容‌（CCT/CDT）：设置保护延迟时间，避免误触发。

注： Q1 和 Q2 选型参考： PW4406A (SOP8 封装)， PW20N03 / PW50N03 (TO252封装)。 Q1 和 Q2 并联多个 MOS 可以增大过电流值。

PW7127芯片集成NTC检测， PW7126不带NTC。

充电电路：

充电功能：将输入电压 升或降压方式，输出充电，搭配锂电池充电管理控制

三节串联锂电池充电芯片IC

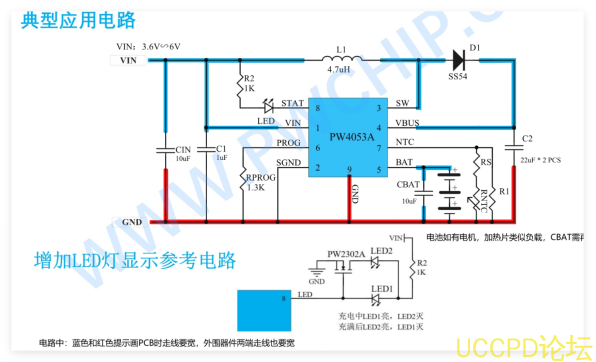

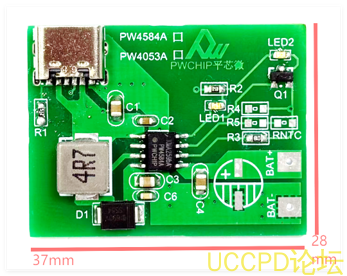

1：输入5V1A-2A， 升压型，PW4053A-N，带输入6V就过压保护关闭充电功能，单灯和双LED灯可选

2：1：输入5V1A-3A， 升压型，PW4053A，带输入6V就过压保护关闭充电功能，单灯和双LED灯可选

PW4053A-N是小电流版本，PW4053A是大版本

2，输入15V-24V，PW4243降压型
