PW4584A-8.4V/1A测试

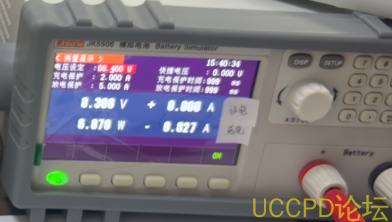

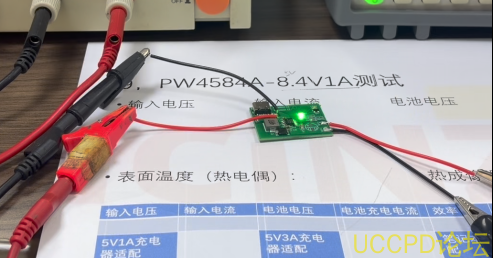

这是 PW4584A的板子，是一个5V升压到8.4V/1A给两节锂电池充电，测试我们需要用上电路板、电池模拟器、直流电源供应器、万用表等测试工具。测试目的：效率、温度、充电器适配能力。

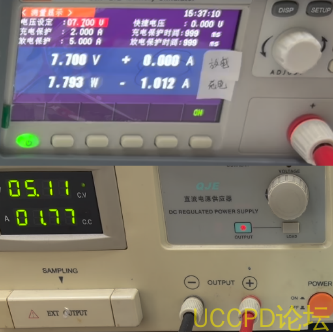

首先接上输入再接上电池，充电电流电池这边就是 1A电流，然后输入电流1.77A。

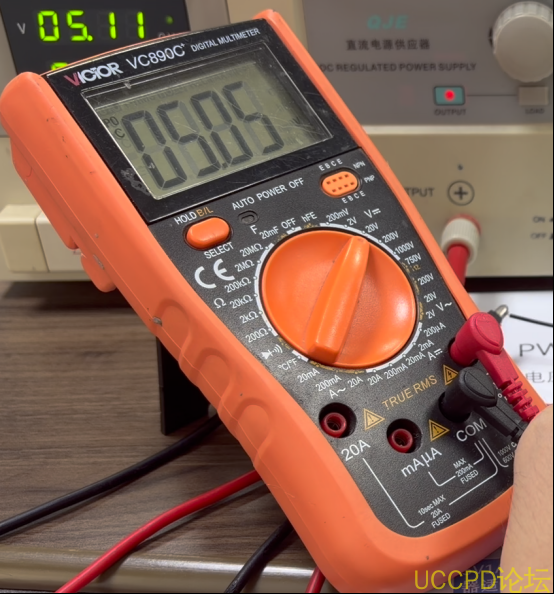

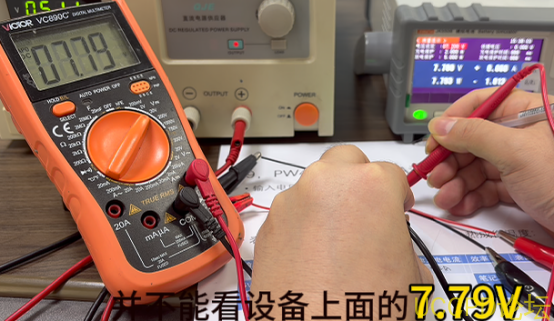

电压呢是因为这里有线阻跟那个夹子，一旦有电流他就会有阻抗，有阻抗就会有压差，所以这时候就要用上万用表去测量板子端的一个电压值，测到输入电压是 5.05V，电池这边因为它是电池充电IC，有充电管理，然后一般来说是要比电池的电压7.7V要高一点才能给电池充电，所以这个更得要用万用表去量，并不能看设备上面7.79V，效率计算就简单就是电池充电功率除以输入功率就可以得出效率的值。
然后充电器适配功能就是用这个 5V/1A的充电器，再接上去充电，还有一个5V/3A的充电器，同时我们要先测一下温度，温度有两种测试：一个是热成像，一个是热电偶，热电偶的话类似表面温度，就是内部的最高温度点，测量值是64度，然后用热电偶测最高是43度。然后我们可以看电池电压调到8.4V的时候，它就结束充电。

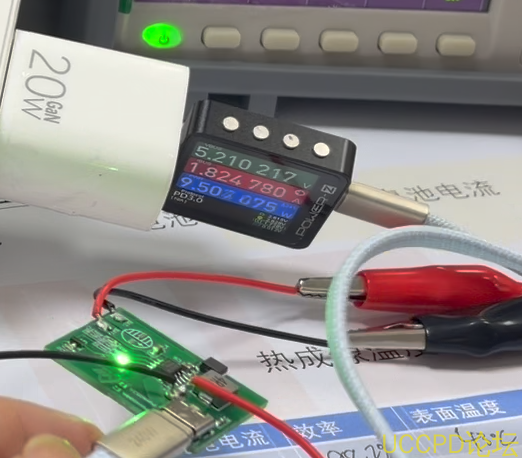

给我们现在断掉输入，然后用 USB看一下5V/1A的充电器，会不会把充电器拉垮，能不能给它充电，可以看到，当充电器里，功率就是它的电流比较小的时候他会把输入把那充电器电压钳在差不多4.5V左右，同时降低充电电流，只有0.5A,保证充电器不会拉垮，能让充电器正常给电池充电，所以这个是没问题，5V/3A的充电器就更不用说，肯定是可以的，因为小功率都可以，那大功率更没什么问题，可以看到这里是5.2、1.8，充电电流足够，它就是最大1A充电。
|
输入电压 |
输入电流 |
电池电压 |
电池充电电流 |
效率 |
表面温度 |
热成像温度 |
|
5.05V |
1.77A |
7.79V |
1.012A |
88.2% |
43℃ |
64℃ |
|
5V/1A充电器适配 |
√ |
5V/3A充电器适配 |
√ |
|
|
|
