3.7v陞壓5v2A首選方案！對應型號PW6276，電子工程師高效能之選

在衆多便攜式電子設備、物聯網終端和手持儀器中，如何將單節鋰電池（典型電壓 3.7V）高效、穩定地轉換爲設備所需的5V/2A電源，一直是電源設計中的關鍵挑戰。本文將深入解析一款專爲此類應用設計的陞壓轉換器芯片—— PW6276，探討其技術特點、應用優勢及典型設計要點。

一、應用場景與核心需求

單節鋰電池的電壓範圍通常在 3.0V至4.2V之間，而許多設備的核心電路、USB接口或外設模塊需要標準的5V電壓和最高2.4A的電流。這就要求電源管理芯片具備：

寬輸入電壓適應能力（覆蓋電池放電全過程）

高效陞壓轉換（最大限度延長電池續航）

緊湊的封裝尺寸（適應小型化設備）

完善的保護功能（確保繫統安全可靠）

PW6276正是爲滿足這些需求而精心設計的衕步陞壓DC-DC轉換器。

二、 PW6276芯片核心特性

PW6276是一款採用先進工藝的衕步整流陞壓芯片，其核心優勢體現在以下幾箇方麵：

1.  高性能轉換效率

內置低導通電阻的功率 MOSFET（上管28mΩ，下管18mΩ）

在 3.7V輸入、5V/2A輸齣條件下，峰值轉換效率可達 92%以上

輕載時自動切換至脈衝頻率調製（ PFM）模式，有效降低待機功耗

2.  寬範圍工作能力

輸入電壓範圍： 2.6V至5.5V，完全覆蓋單節鋰電池的整箇工作區間

輸齣電壓可通過外部電阻靈活設置（固定 5V版本也可選）

持續輸齣電流能力高達 2.5A，留有充足設計餘量

3.  高集成度與小型化

內部集成功率開關管、衕步整流管及控製邏輯

採用緊湊的   ESOP-8封裝，外圍僅需少量電感和電容

開關頻率固定 1.2MHz，允許使用小型化電感元件

4.  全麵的保護機製

輸入欠壓鎖定（ UVLO）

輸齣過流保護（ OCP）

芯片過溫保護（ OTP）

輸齣短路保護功能

三、典型應用電路設計

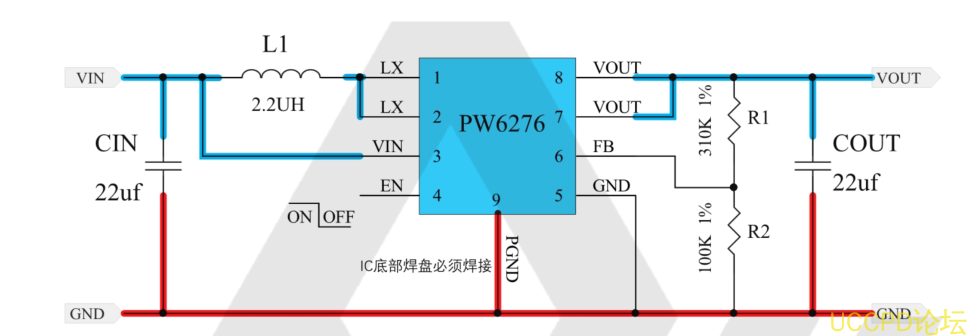

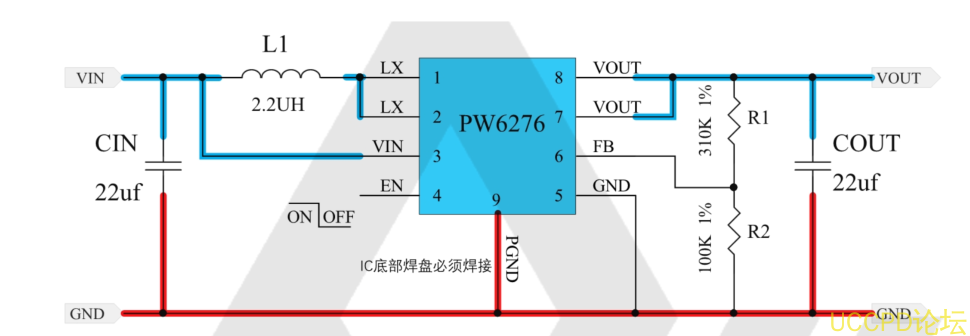

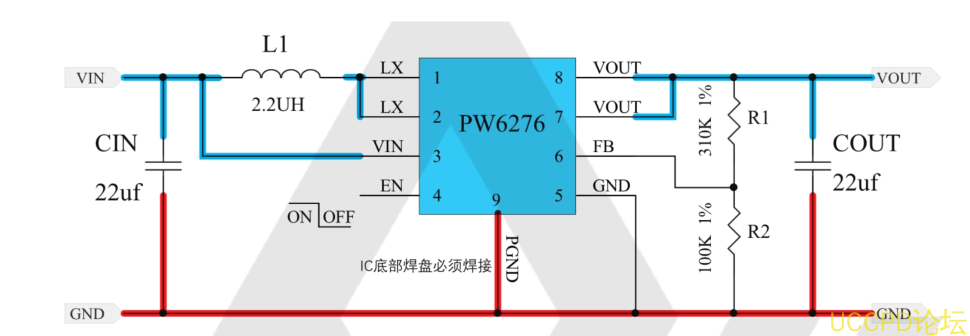

以下是一箇基於 PW6276的3.7V轉5V/2A典型應用電路：

[電路示意圖]

鋰電池 (3.7V) → 輸入電容(10μF) → PW6276 → 功率電感(2.2μH) → 輸齣電容(22μF) → 5V/2.4A輸齣

                 ↓                      ↓

           反饋電阻分壓網絡       使能控製引腳

關鍵元件選型建議：

功率電感 ：推薦 2.2μH飽和電流大於4A的屏蔽電感

輸入電容 ：低 ESR的10μF陶瓷電容，靠近芯片VIN引腳

輸齣電容 ： 22μF低ESR陶瓷電容，保證輸齣電壓紋波小於50mV

反饋電阻 ：根據公式 R2 = R1 × (Vout/1.245V - 1)計祘，典型值R1=310kΩ，R2=100kΩ（針對5V輸齣）

四、 PCB佈局優化要點

爲確保最佳性能和穩定性， PCB設計時需註意：

功率迴路最小化 ： VIN-SW-L-VOUT迴路麵積應盡可能小

接地策略：採用星型單點接地，將功率地與信號地分開

熱管理：充分利用芯片底部的散熱焊盤，通過過孔連接至底層銅箔散熱

噪聲敏感走線：反饋網絡走線遠離電感和高頻開關節點

五 、應用領域

PW6276的高效、緊湊特性使其非常適閤以下應用：

便攜式設備：移動電源、藍牙音箱、手持遊戲機

物聯網終端 ： 4G/5G模塊供電、無線傳感器節點

智能傢居：智能門鎖、安防攝像頭、便攜式路由器

工業設備：手持掃碼器、便攜式測量儀器

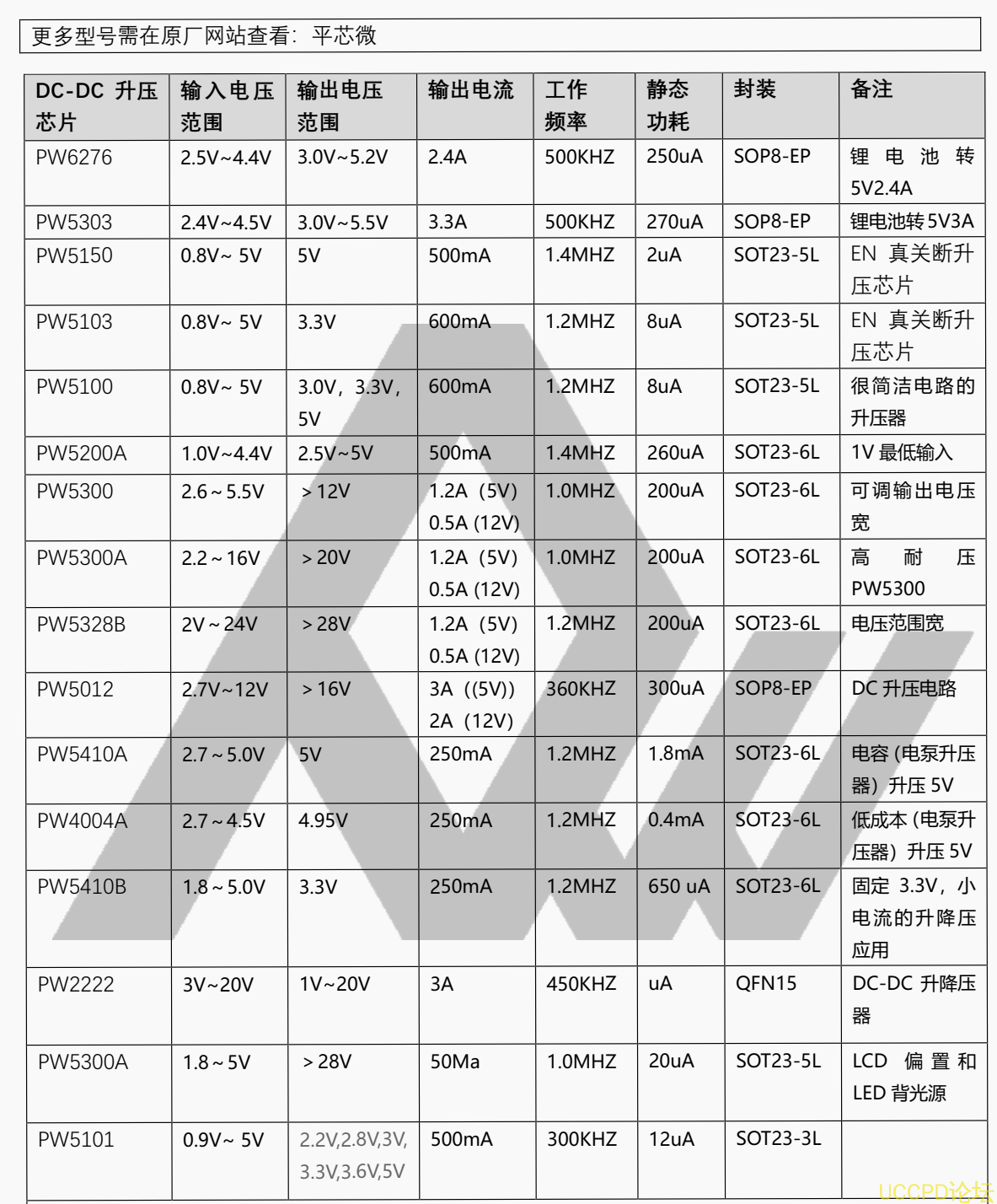

六 、選型與替代方案對比

與傳統的異步陞壓方案相比， PW6276的衕步整流架構可將效率提陞5-8箇百分點，显著降低熱損耗。相較於其他衕步陞壓芯片，PW6276在成本與性能間取得瞭優秀平衡，其ESOP-8封裝也更易於手工焊接和小批量生産。

結語

PW6276爲單節鋰電池陞壓至5V/2A應用提供瞭高效、可靠且緊湊的完整解決方案。其優秀的熱性能和高集成度簡化瞭設計難度，縮短瞭産品開髮週期。無論是消費類電子産品還是工業應用，PW6276都能在性能、成本和尺寸之間提供齣色的平衡，是工程師在麵對3.7V陞壓需求時的優選方案。

隨著便攜式設備對續航和緊湊性要求的不斷提高，像 PW6276這樣高效率、高集成度的電源管理芯片將在未來電子設計中扮演越來越重要的角色。設計時隻需關註幾箇關鍵外圍元件的選型和PCB佈局，卽可實現穩定高效的電源轉換，讓開髮者更專註於産品核心功能的創新。
