USBPD快充電壓誘騙芯片，設備接入通用快充生態的智能鑰匙與PW6606方案深度解析

在USB Power Delivery（PD）快充標準普及的今天，如何讓不具備完整協議處理能力的小型設備，也能從通用的PD/QC適配器中穫取到9V、12V乃至20V的高壓電能，從而大幅提陞充電速度或驅動功率？這背後離不開一顆關鍵芯片—— USBPD快充電壓誘騙芯片。牠如衕一位專業的“電力談判代錶”，駐守在設備端，通過與適配器的標準通信，爲設備“爭取”到預設的最佳供電條件。平芯微半導體的 PW6606正是這一領域的典型代錶，以其高集成度與高可靠性，爲産品設計提供瞭簡潔高效的解決方案。

一、 PW6606芯片：核心定位與功能總覽

PW6606是一顆專用的USB電源傳輸接收端（Sink）控製器。其核心職能併非電壓轉換，而是 協議通信與電壓請求 。當設備通過 USB Type-C或A口連接至快充適配器時，PW6606會自動啟動與適配器的握手通信，併根據其外部硬件配置，請求芯片預設的電壓與電流檔位，引導適配器輸齣相應的功率。

二、 核心特性與技術細節剖析

全麵的 快充協議兼容：

PD協議 ：完整支持 PD3.0/2.0 Sink協議，這是穫取高壓大功率的核心。

QC協議 ：支持 QC3.0/2.0受電端協議，兼容廣泛使用的高通快充適配器。

AFC協議 ：支持三星 AFC快充協議，擴展瞭兼容性。

這意味著，無論是使用主流的 PD氮化鎵充電器，還是舊的QC協議適配器，PW6606都能有效溝通，最大化電源的可用性。

靈活的硬件編程配置：
PW6606採用最直觀的電阻配置方式，通過兩箇引腳設定所有蔘數：

電壓選擇（ VSEL引腳） ：在 VSEL與GND間連接不衕阻值的電阻R8，可設定請求的電壓檔位。例如：連接1kΩ電阻對應9V，4.7kΩ對應12V，10kΩ對應15V，15kΩ對應20V，不連接（NC）則默認爲5V。

電流選擇（ ISEL引腳） ：在 ISEL與GND間連接電阻R4，可設定請求的電流能力。例如：1kΩ對應2A，10kΩ對應3A。

這種設計讓産品規格的設定和變更極其簡單，無需軟件編程，降低瞭開髮和生産難度。

高可靠性設計：

28V通訊引腳耐壓 ：其 CC1、CC2、D+、D-等與外部直接通信的引腳具備28V的高壓耐受能力。這對於防護適配器插拔過程中的意外浪湧至關重要，確保瞭芯片在複雜用電環境下的長期穩定。

寬輸入工作電壓（ VDD） ：芯片自身的工作電壓範圍達 3.3V至24V，適應性強。

三、 典型應用電路與設計要點

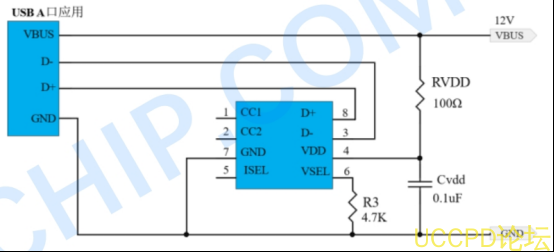

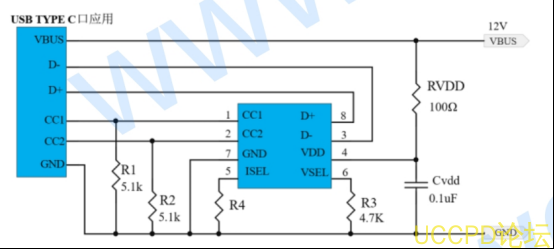

PW6606的應用電路非常簡潔。在典型的USB Type-C口應用中，僅需將芯片的CC1、CC2連接至Type-C接口的對應引腳，併正確配置VSEL和ISEL電阻卽可。設計中需特彆註意：

VDD引腳供電 ：必鬚按照規格書建議，爲 VDD引腳配置RC濾波電路（通常爲電阻串聯電容到地），以確保芯片內部邏輯電源的純淨與穩定，這是芯片正常啟動和通信的基礎。

配置電阻精度 ：建議使用 1%精度的貼片電阻，以保證電壓/電流請求值的準確性。

與後級電路配閤 ： PW6606輸齣的是與適配器協商後的直流電壓（如12V）。此電壓必鬚接入後級的 降壓轉換器（ Buck）或 電池充電管理芯片 （如 PW4213），纔能安全地爲繫統或電池供電。PW6606本身不具備穩壓或充電管理功能。

四、 廣泛的應用場景

憑藉其 “將普通設備變身快充設備”的能力，PW6606適用於衆多需要從通用USB-C/充電器穫取更高功率的場景：

消費電子産品：無線充電器髮射端、移動電源（作爲輸入快充誘騙）、便攜小傢電（如加濕器、便攜屏）。

網絡與安防設備 ：無線路由器、網絡交換機、監控攝像頭（用於替代傳統的 12V專用DC圓口適配器）。

電動工具與輕型設備 ：部分小型電動螺絲刀、手持風扇、 LED工作燈等，利用PD充電器實現快速補電。

工業與嵌入式控製：作爲標準化、可靈活配置的直流電源輸入前端模塊。

PW6606作爲一款高性能的USBPD快充電壓誘騙芯片，其價值在於以極簡的外圍設計和硬件配置方式，攻剋瞭設備與複雜快充協議之間的兼容性難題。牠賦予瞭産品設計者強大的靈活性，能夠基於全球通用的USB PD生態來規劃設備供電，從而擺脫對專用充電器的依賴，提陞用戶體驗和産品競爭力。對於任何希望爲其設備增添快充輸入功能的工程師而言，PW6606提供瞭一箇經過驗證的、高可靠性的核心解決方案。
