USB口OVP過壓保護芯片

USB口OVP過壓保護芯片

型號： PW2609A

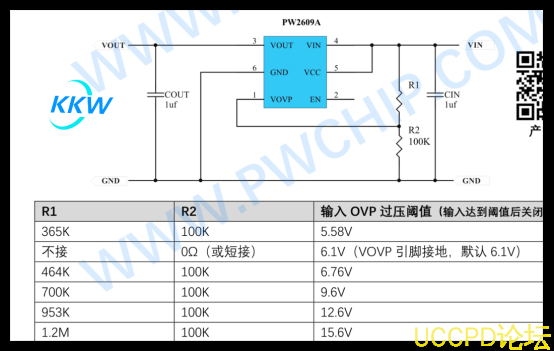

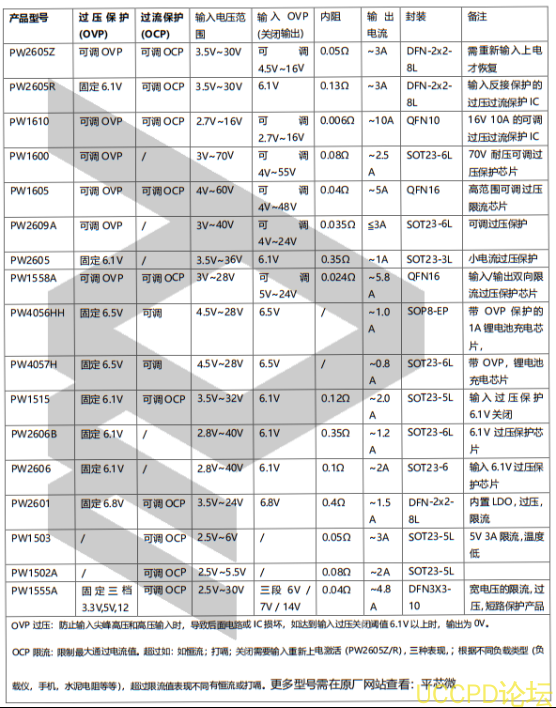

PW2609A是一顆常用於USB口端，做輸入的過壓保護芯片，輸入耐壓40V，OVP過壓保護可默認6.1V或者可調OVP設置選擇，地內阻，可達通過3A電流，

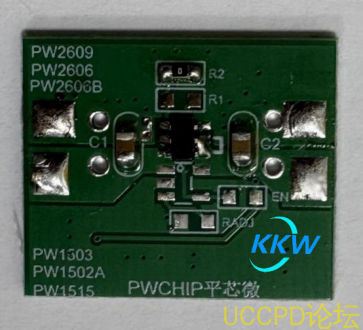

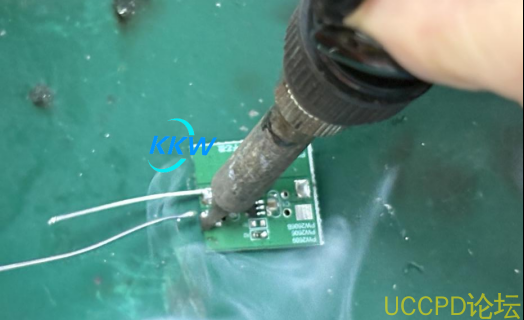

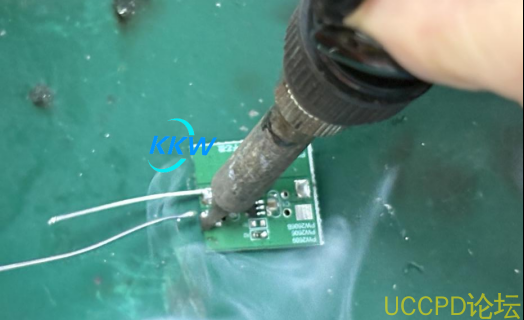

闆子圖片

一、 核心保護功能測試

測試項目 測試目的 簡要測試條件 /方法

1.  過壓保護（ OVP）觸髮閾值，核心測試 ：驗證 OVP是否在標稱值（如6.1V）準確觸髮。使用可調電源，從5V緩慢陞高VIN電壓，監測VOUT突然關斷（降至近0V）時的VIN值。

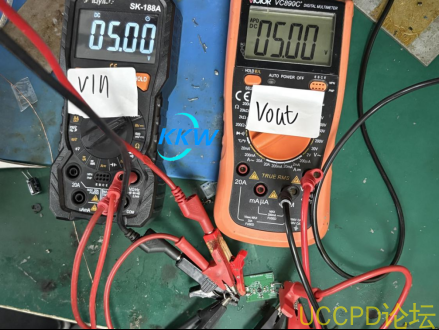

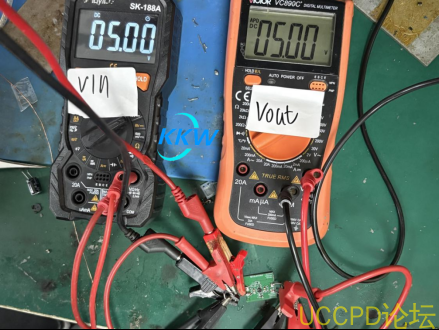

輸入 5V，輸齣5V正常

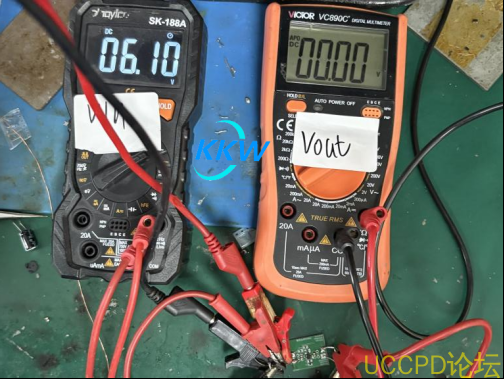

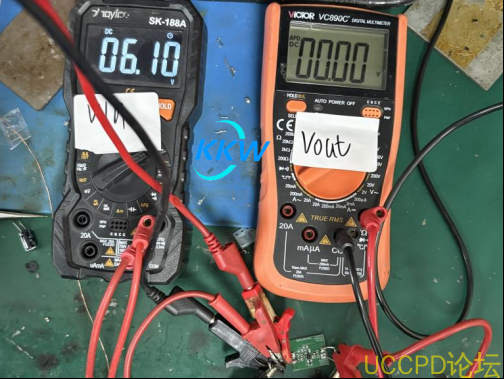

輸入提高到 6.1V時，達到OVP過壓保護6.1V，輸齣爲0，正常

2.  不衕過壓輸入測試，驗證芯片在持續過壓、高壓脈衝等異常情況下的可靠性。 持續過壓 ：輸入一箇高於 OVP的電壓（如24V），持續一段時間，檢查芯片是否鎖死或損壞。

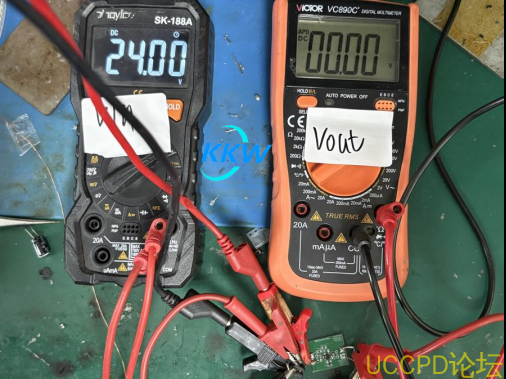

輸入 24V時， 達到 OVP過壓保護6.1V，輸齣爲0，正常

3.  自動恢複功能， 驗證觸髮保護，觸髮 OVP後，將輸入電壓恢複正常範圍（如調迴5V），觀察VOUT是否自動恢複輸齣。

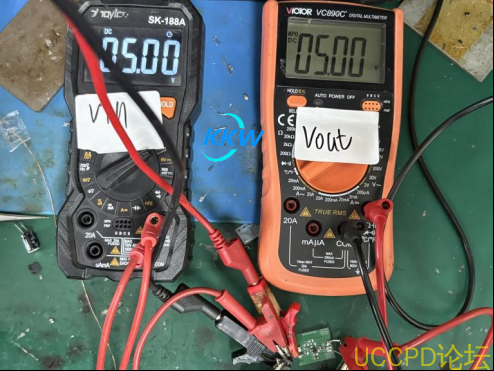

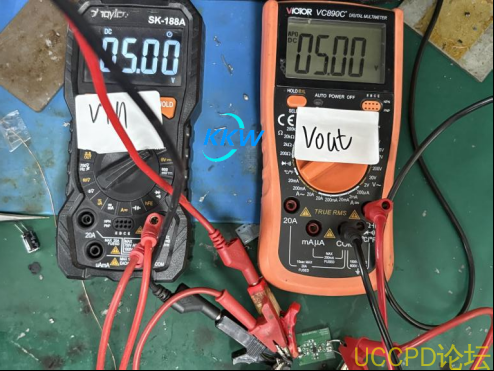

從輸入 24V，拉迴5V輸入，輸齣5V正常，

4.  負載溫度 保護， 驗證輸齣 2A時芯片的溫度

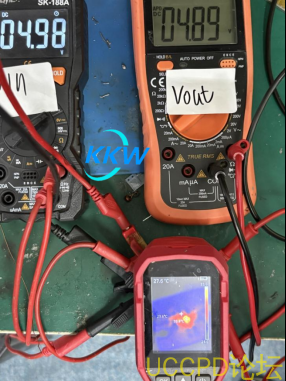

輸入 4.98V，輸齣4.89V負載2A，溫度33.6度，正常。
