12V轉3V，12V轉1.8V是DC-DC電源.PW2162

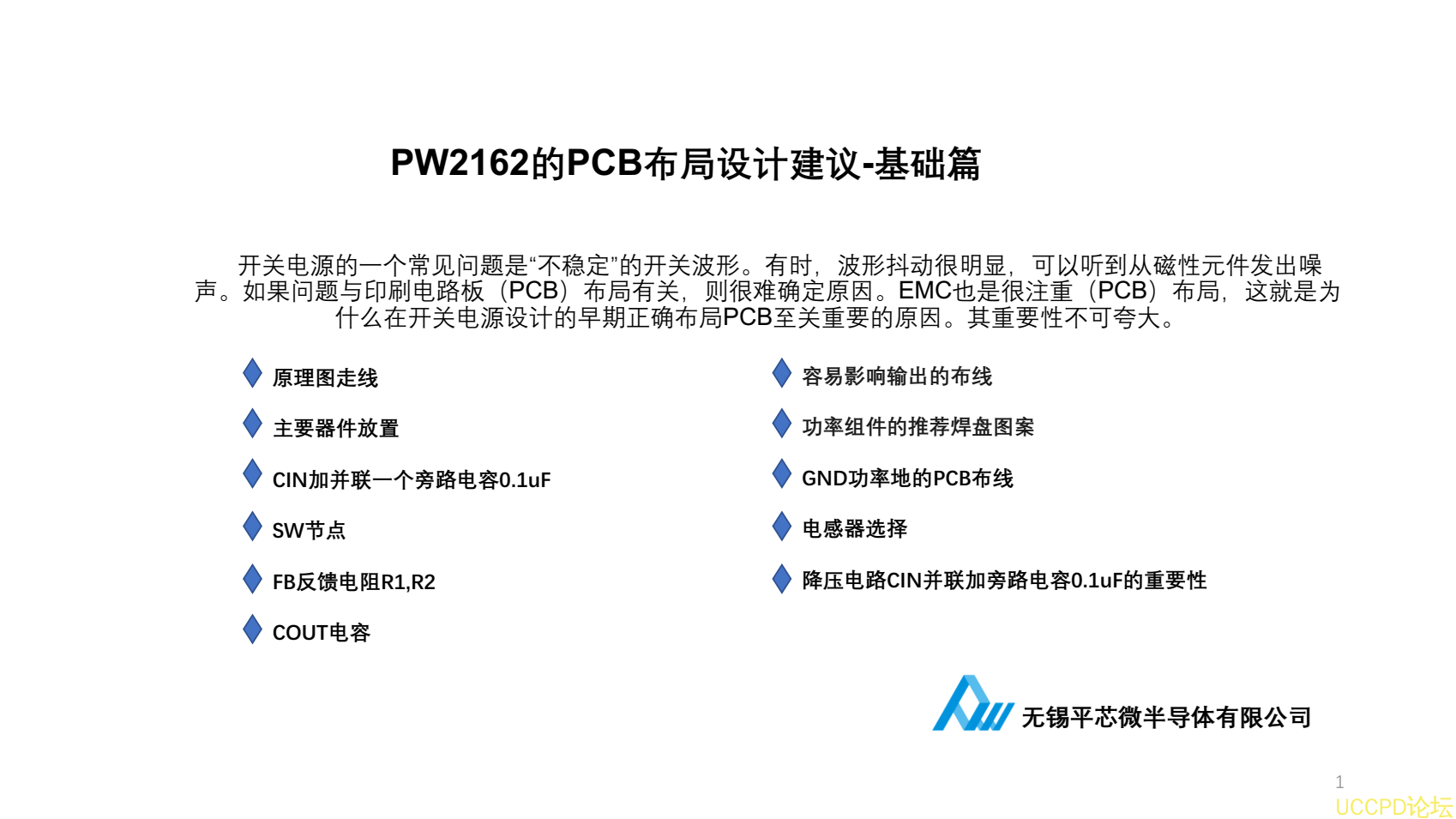

PW2162的PCB佈局設計建議-基礎篇
開關電源的一箇常見問題是“不穩定”的開關波形。有時，波形抖動很明顯，可以聽到從磁性元件髮齣噪
聲。如果問題與印刷電路闆（PCB）佈局有關，則很難確定原因。 EMC也是很註重（PCB）佈局，這就是爲
什麽在開關電源設計的早期正確佈局PCB至關重要的原因。其重要性不可誇大。
原理圖走線
主要器件放置

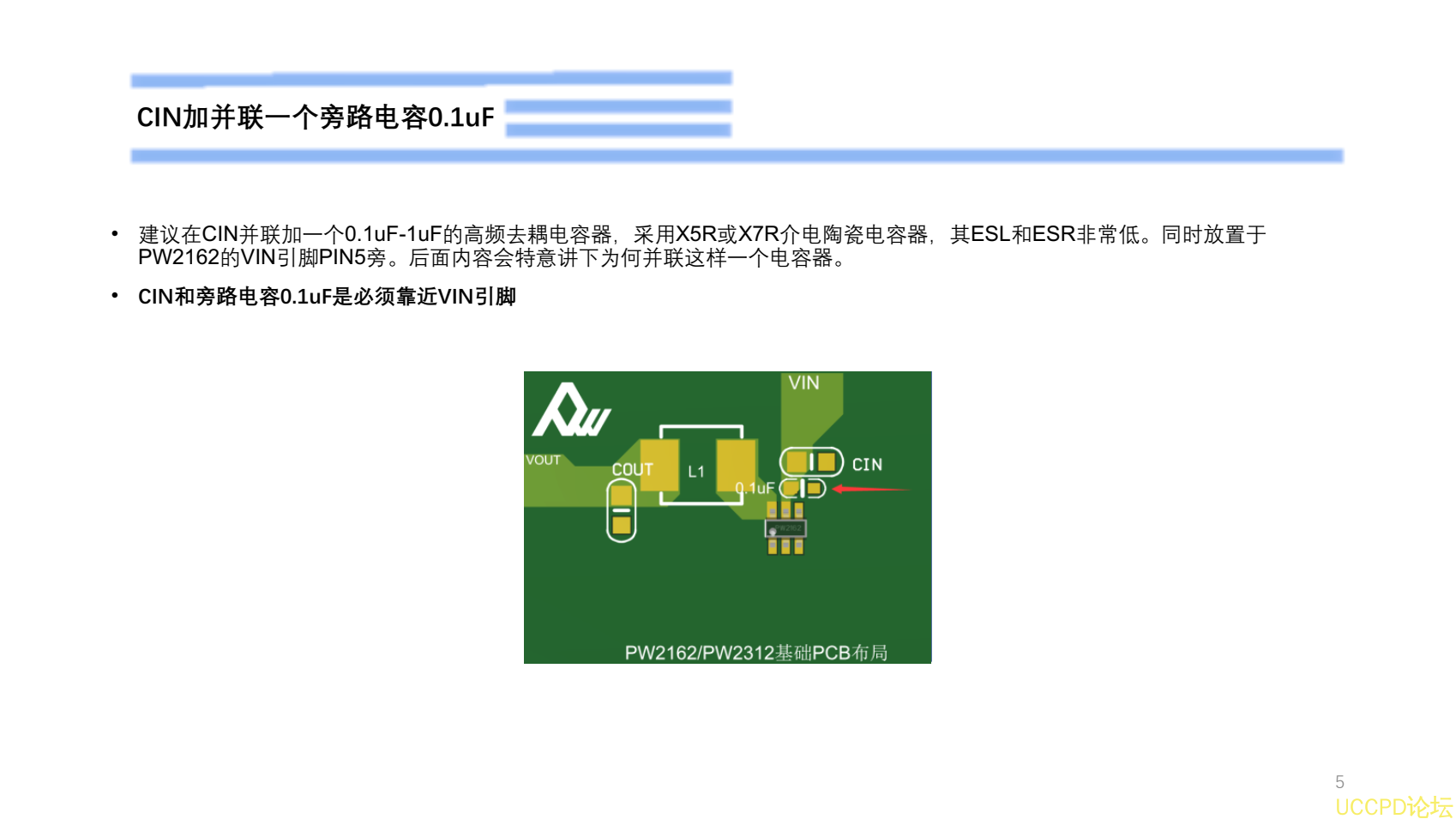

CIN加併聯一箇旁路電容0.1uF

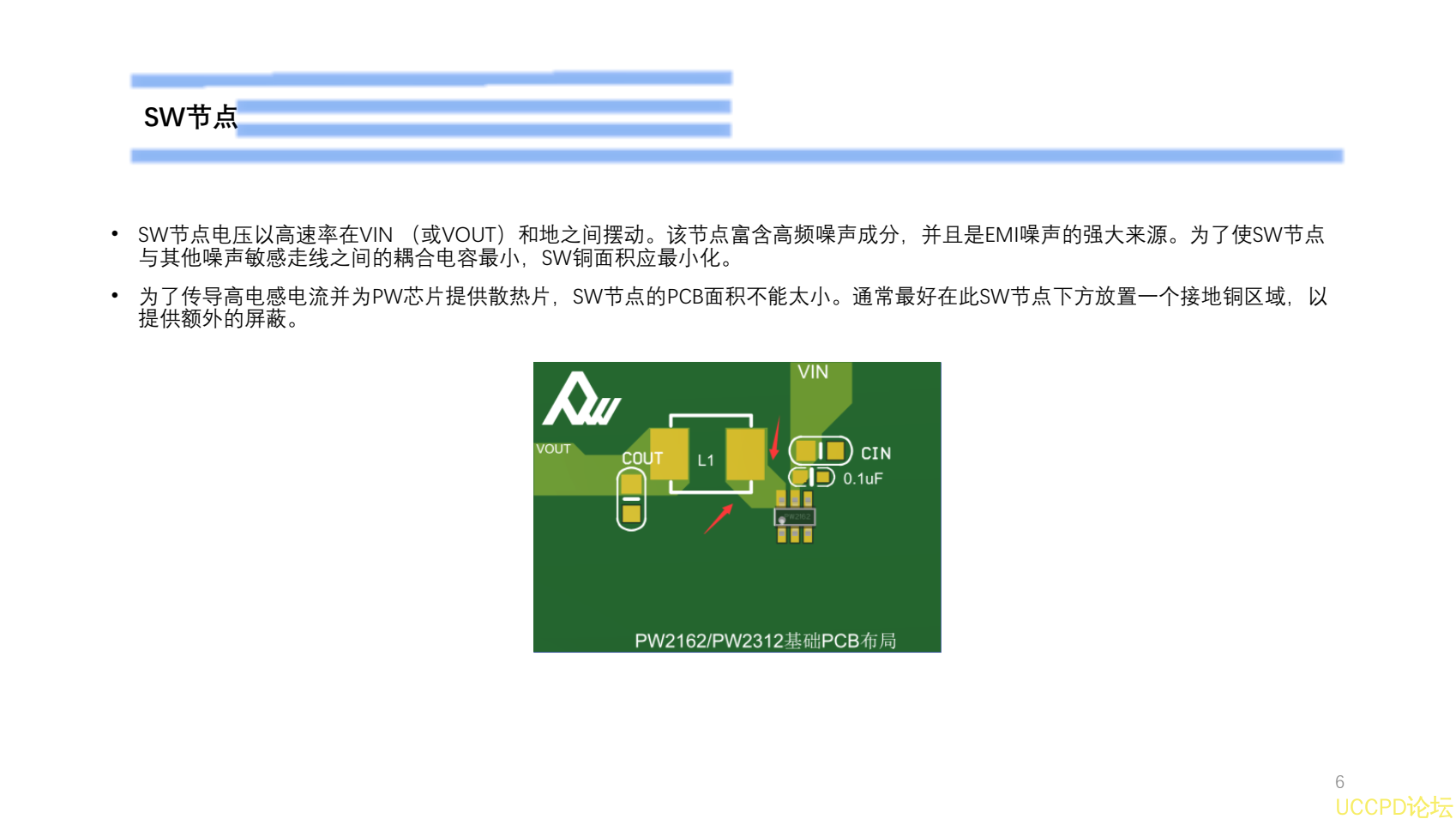

SW節點

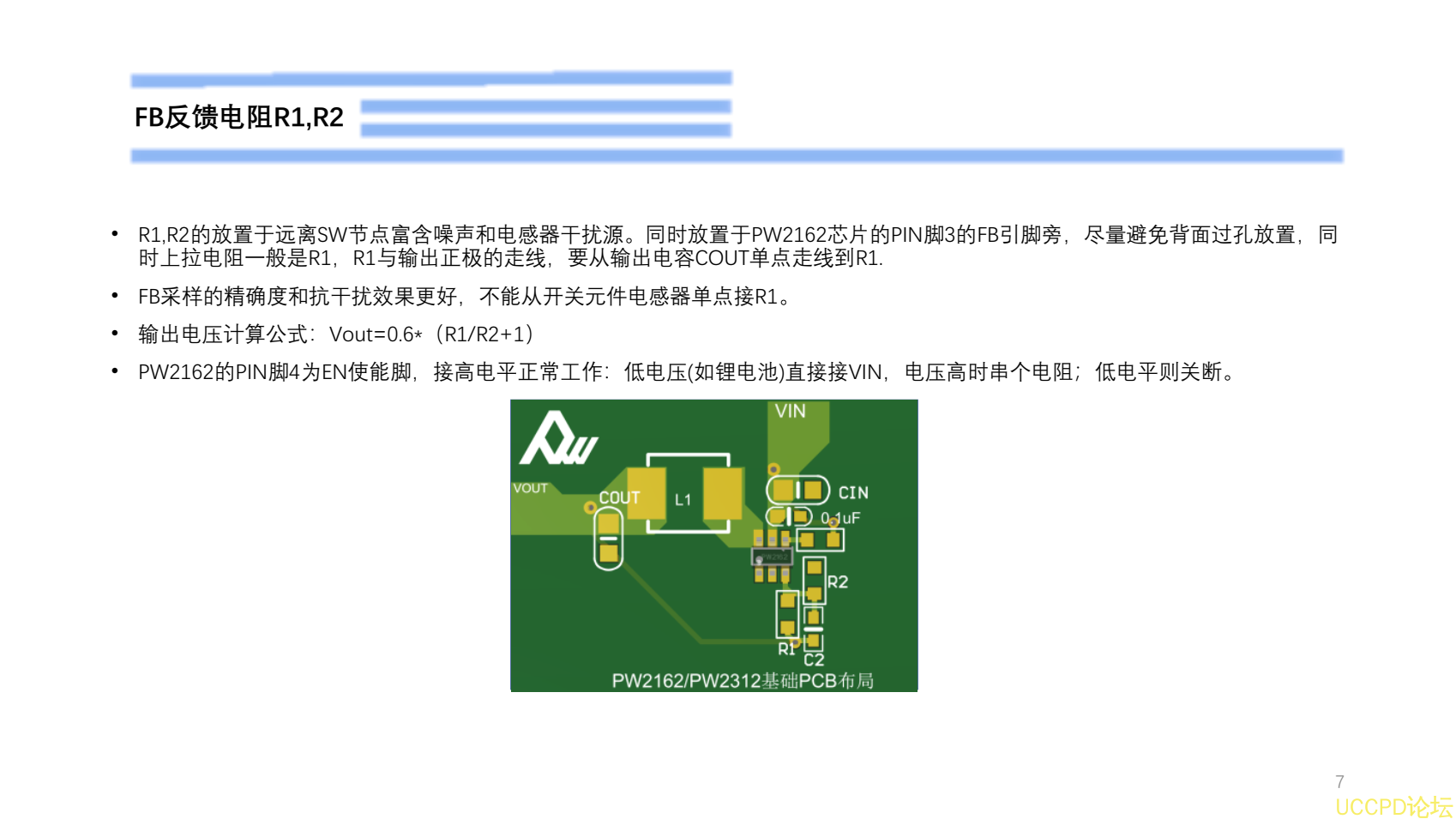

FB反饋電阻R1,R2

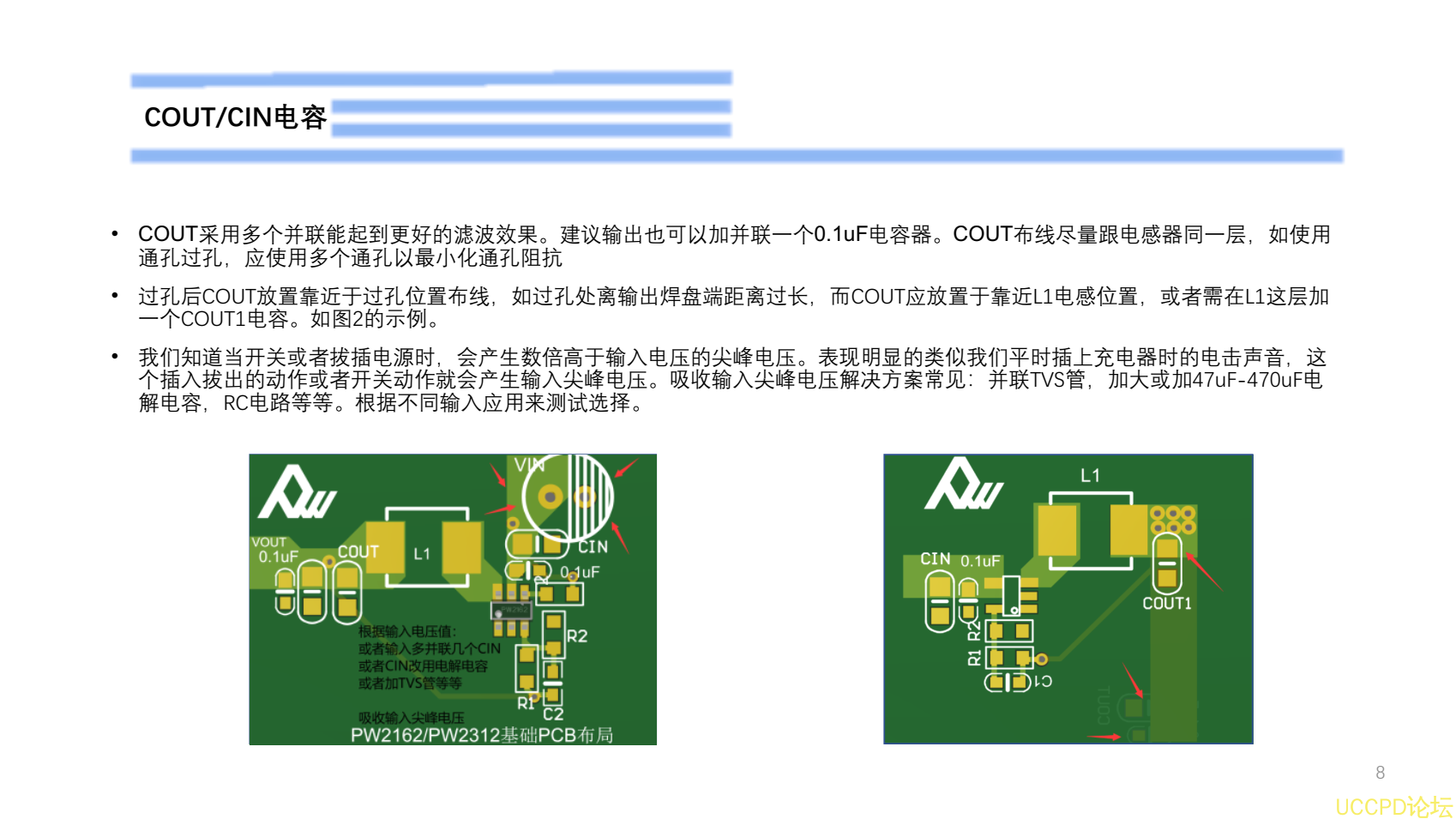

COUT電容
容易影響輸齣的佈線

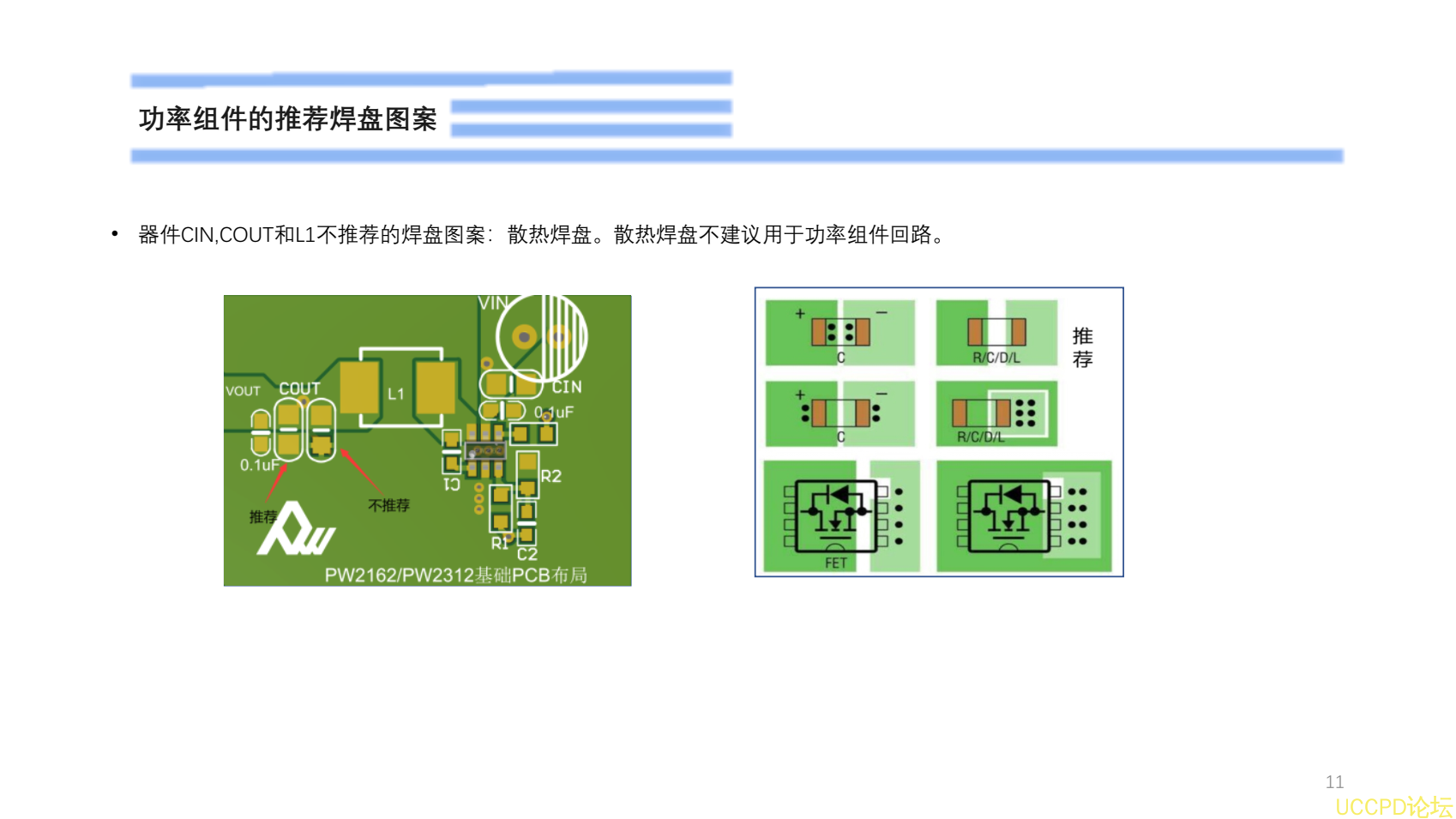

功率組件的推薦焊盤圖案

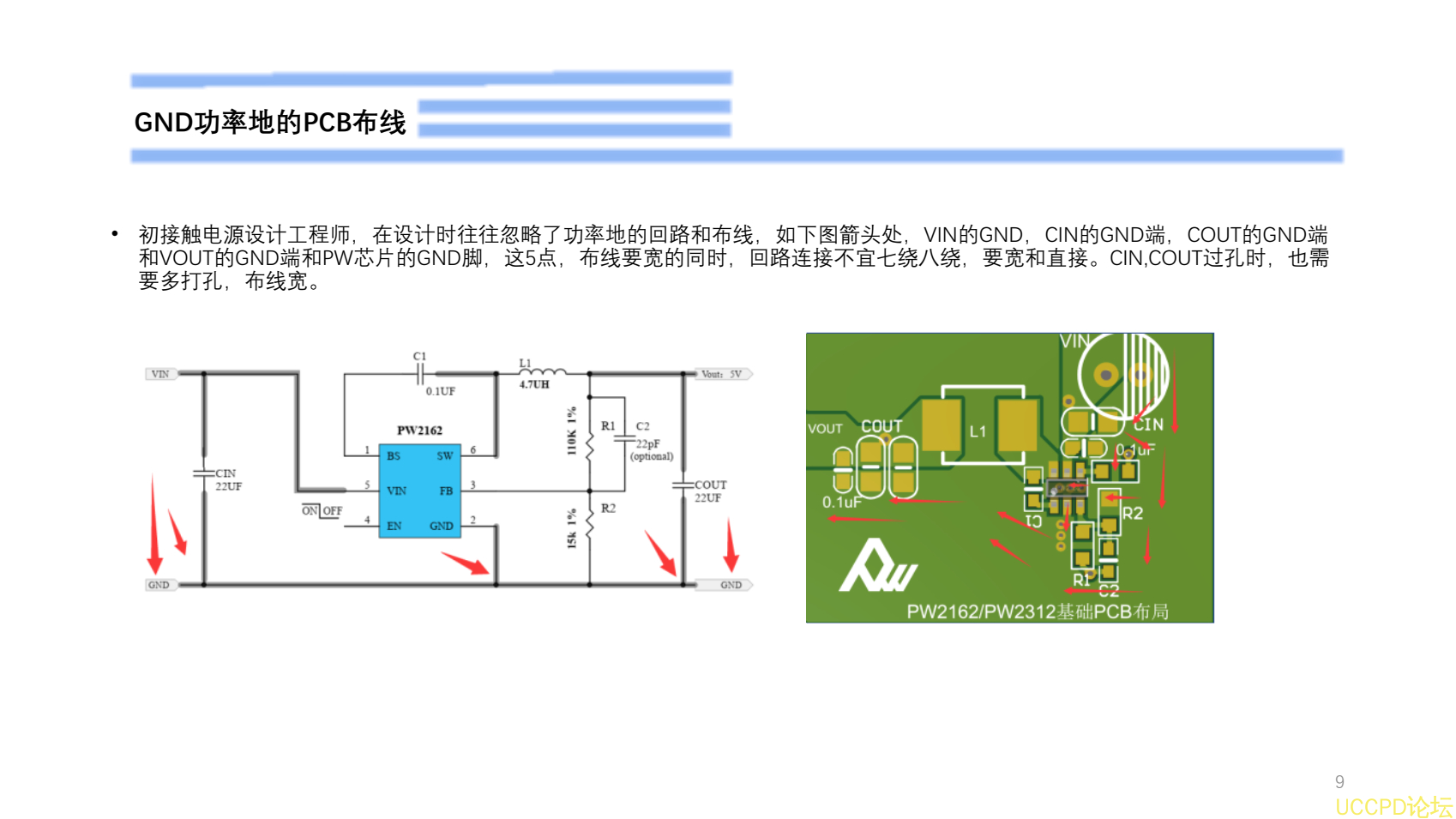

GND功率地的PCB佈線
電感器選擇
降壓電路CIN併聯加旁路電容0.1uF的重要性

代理商：深圳市誇剋微科技鄭先生：13528458039 QQ 2867714804

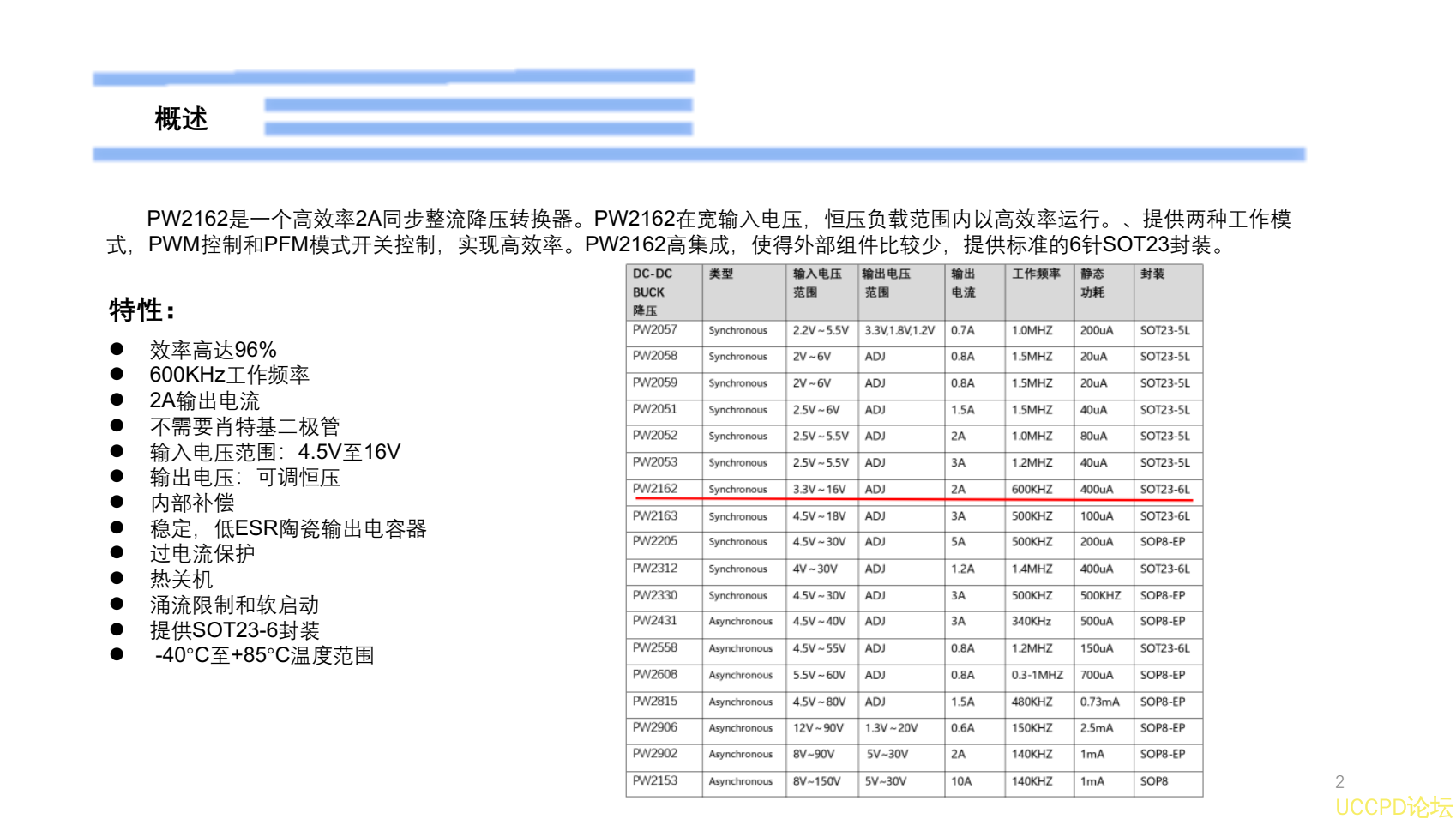

概述
PW2162是一箇高效率2A衕步整流降壓轉換器。 PW2162在寬輸入電壓，恆壓負載範圍內以高效率運行。、提供兩種工作模
式， PWM控製和PFM模式開關控製，實現高效率。 PW2162高集成，使得外部組件比較少，提供標準的6針SOT23封裝。
特性：
 效率高達96%
 600KHz工作頻率
 2A輸齣電流
 不需要肖特基二極管
 輸入電壓範圍： 4.5V至16V
 輸齣電壓：可調恆壓
 內部補償
 穩定，低ESR陶瓷輸齣電容器
 過電流保護
 熱關機
 湧流限製和軟啟動
 提供SOT23-6封裝
 -40°C至+85°C溫度範圍

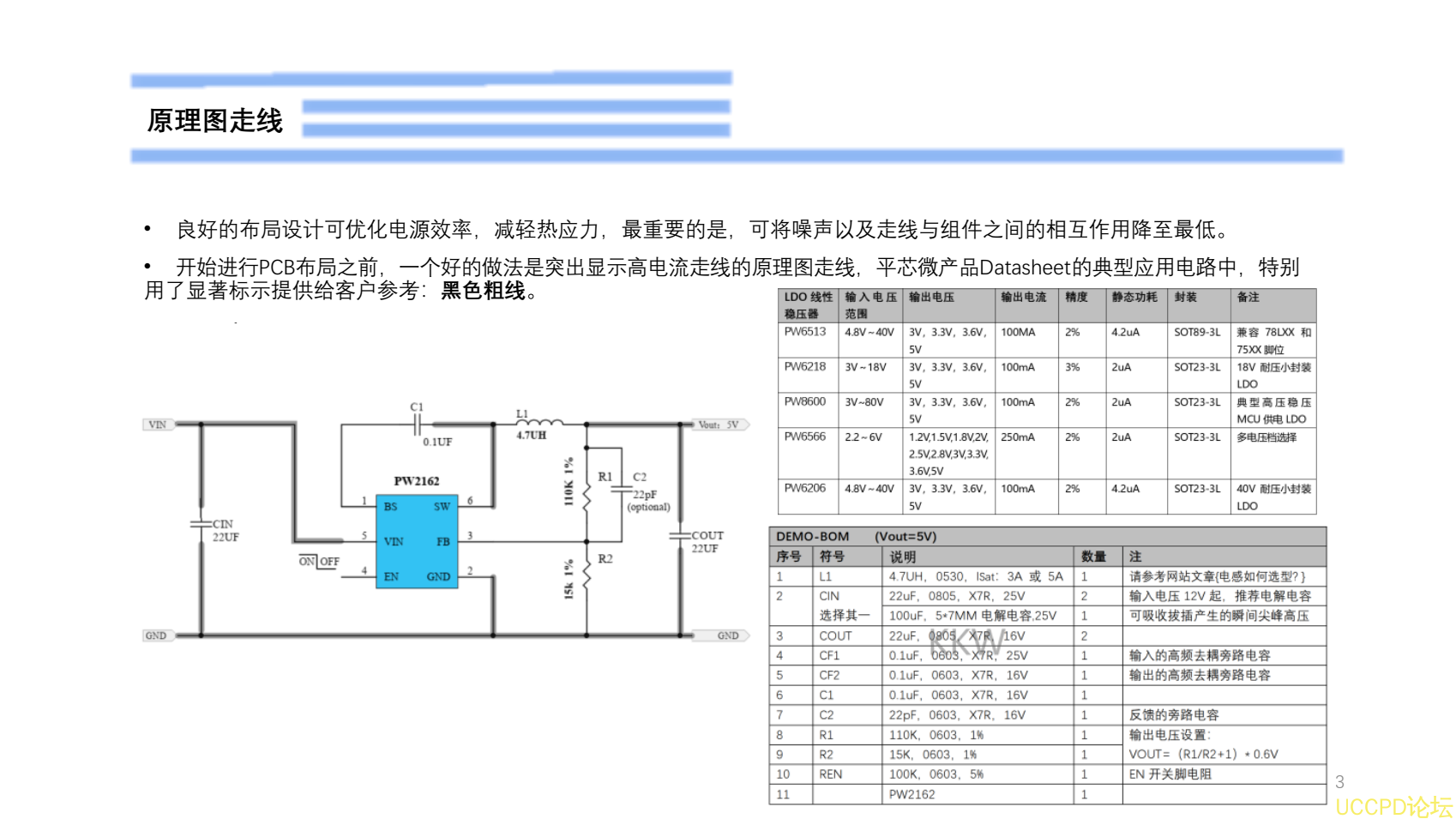

原理圖走線
• 良好的佈局設計可優化電源效率，減輕熱應力，最重要的是，可將噪聲以及走線與組件之間的相互作用降至最低。
• 開始進行PCB佈局之前，一箇好的做法是突齣顯示高電流走線的原理圖走線，平芯微産品Datasheet的典型應用電路中，特彆
用瞭显著標示提供給客戶蔘考：黑色粗線。

主要器件放置
• 開關電源電路可以分爲功率級電路和小信號控製電路。功率級電路包括傳導大電流的組件。通常，應首先放置這些組件
(PW2162芯片， L1， CIN和COUT)。隨後將小信號控製電路FB放置在佈局中的特定位置。電感大電流走線應短而寬，以最小化
PCB電感，電阻和電壓降。
• CIN必鬚要靠近PW2162的VIN引腳PIN5，不建議過孔背麵放置。 COUT在條件限製時，可過孔背麵放置。
