24V轉5V降壓芯片PW2205，PCB佈局圖冊

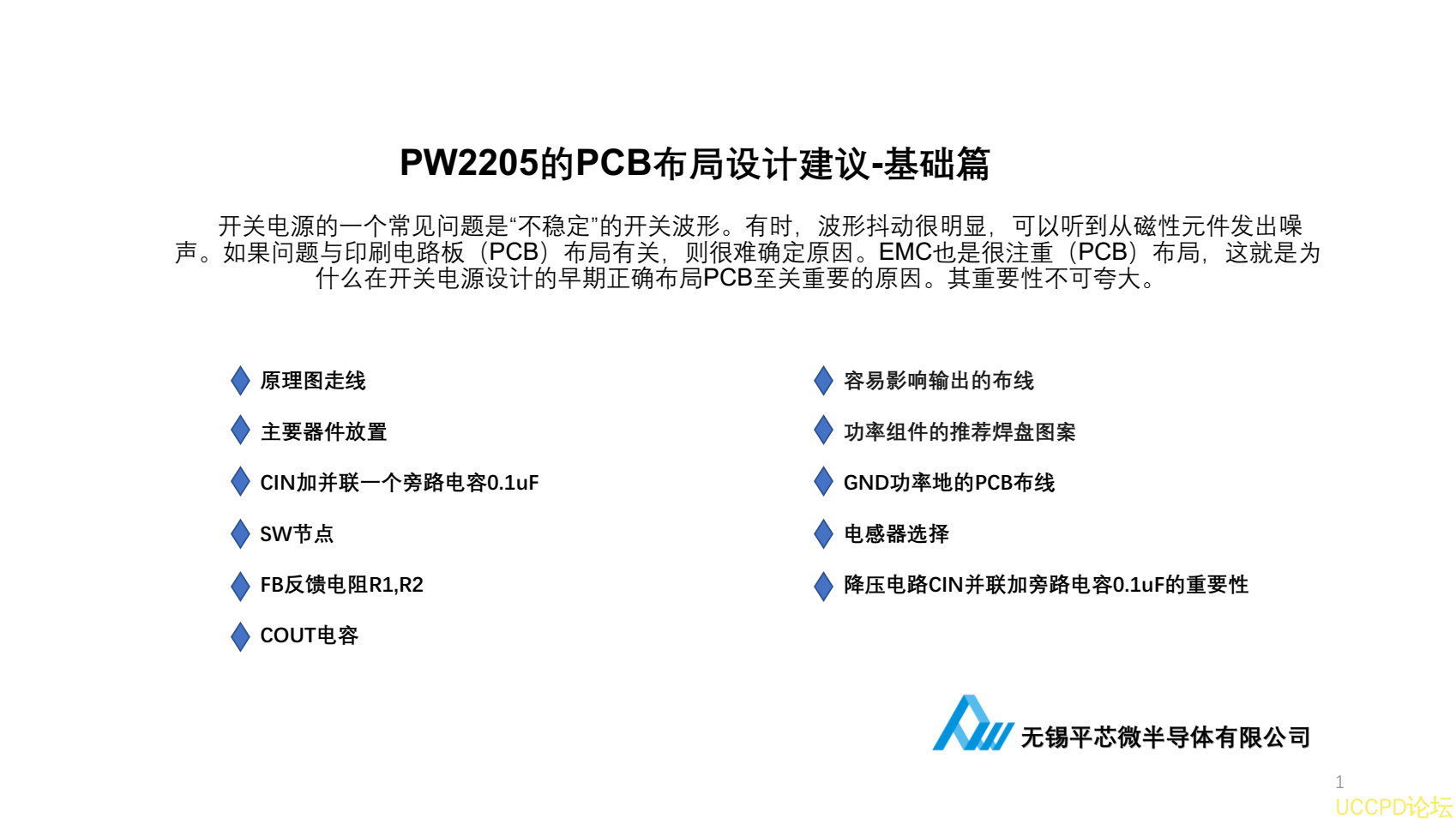

PW2205的PCB佈局設計建議-基礎篇
開關電源的一箇常見問題是“不穩定”的開關波形。有時，波形抖動很明顯，可以聽到從磁性元件髮齣噪
聲。如果問題與印刷電路闆（PCB）佈局有關，則很難確定原因。 EMC也是很註重（PCB）佈局，這就是爲
什麽在開關電源設計的早期正確佈局PCB至關重要的原因。其重要性不可誇大。
原理圖走線
主要器件放置

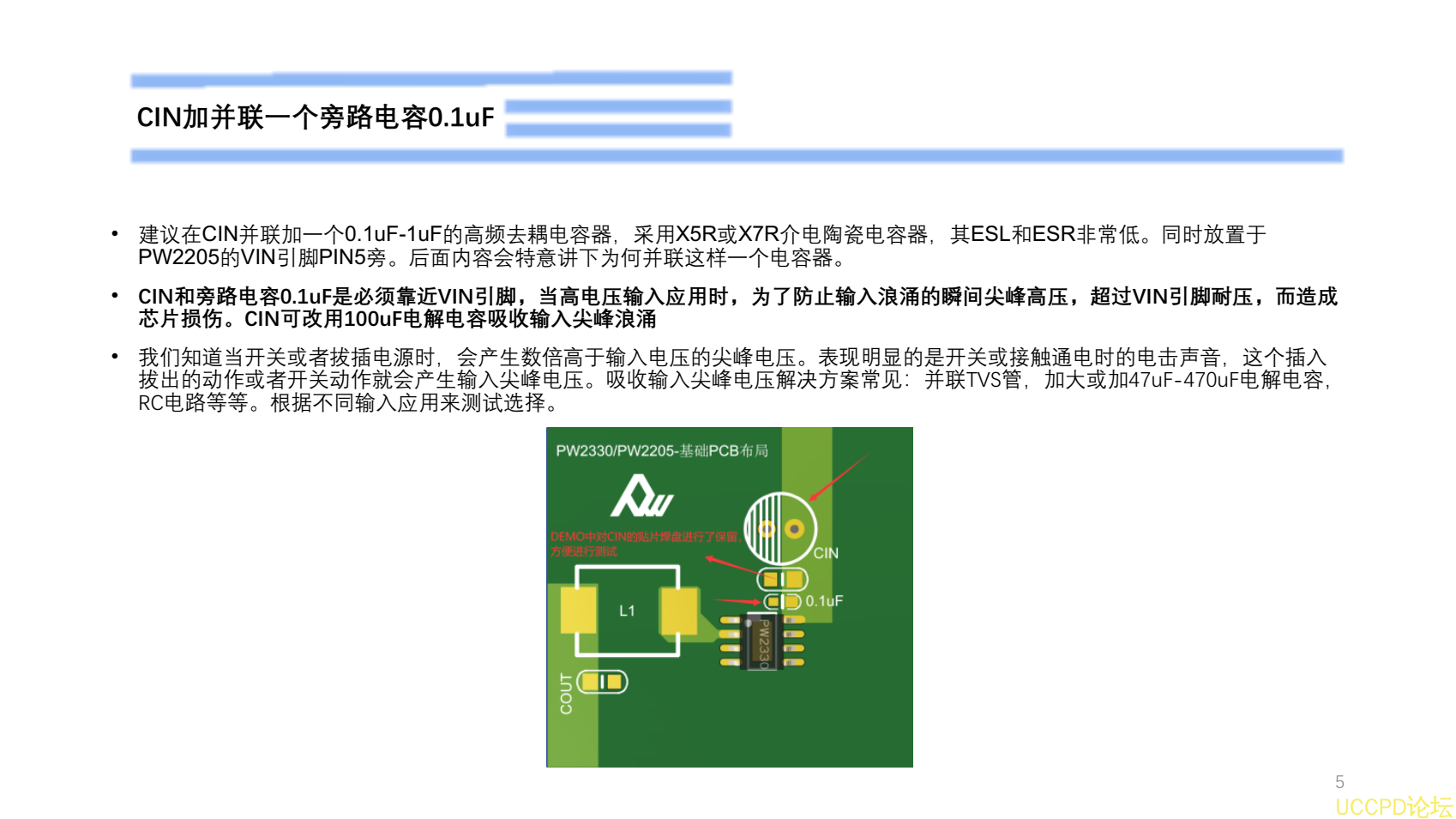

CIN加併聯一箇旁路電容0.1uF

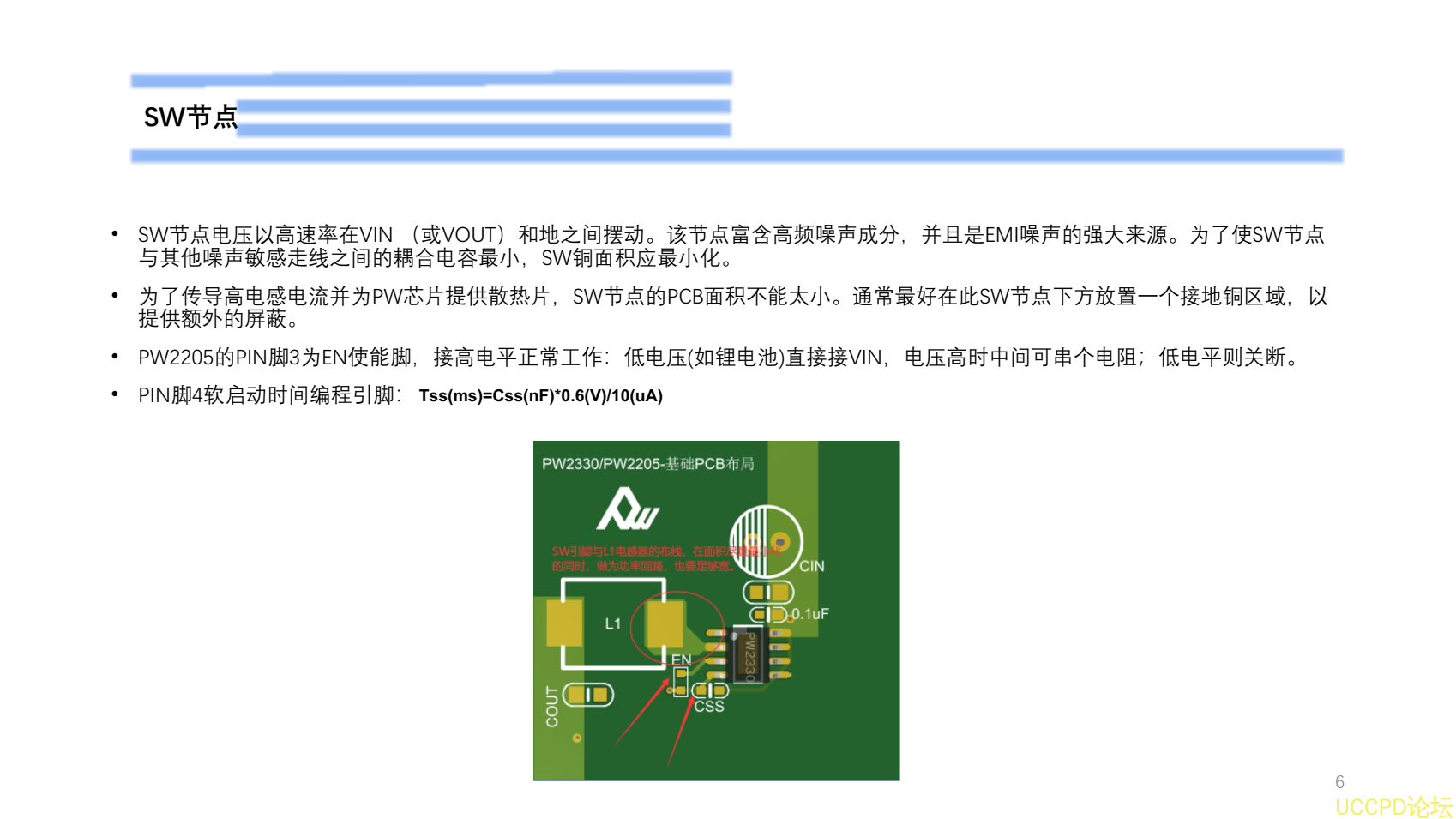

SW節點

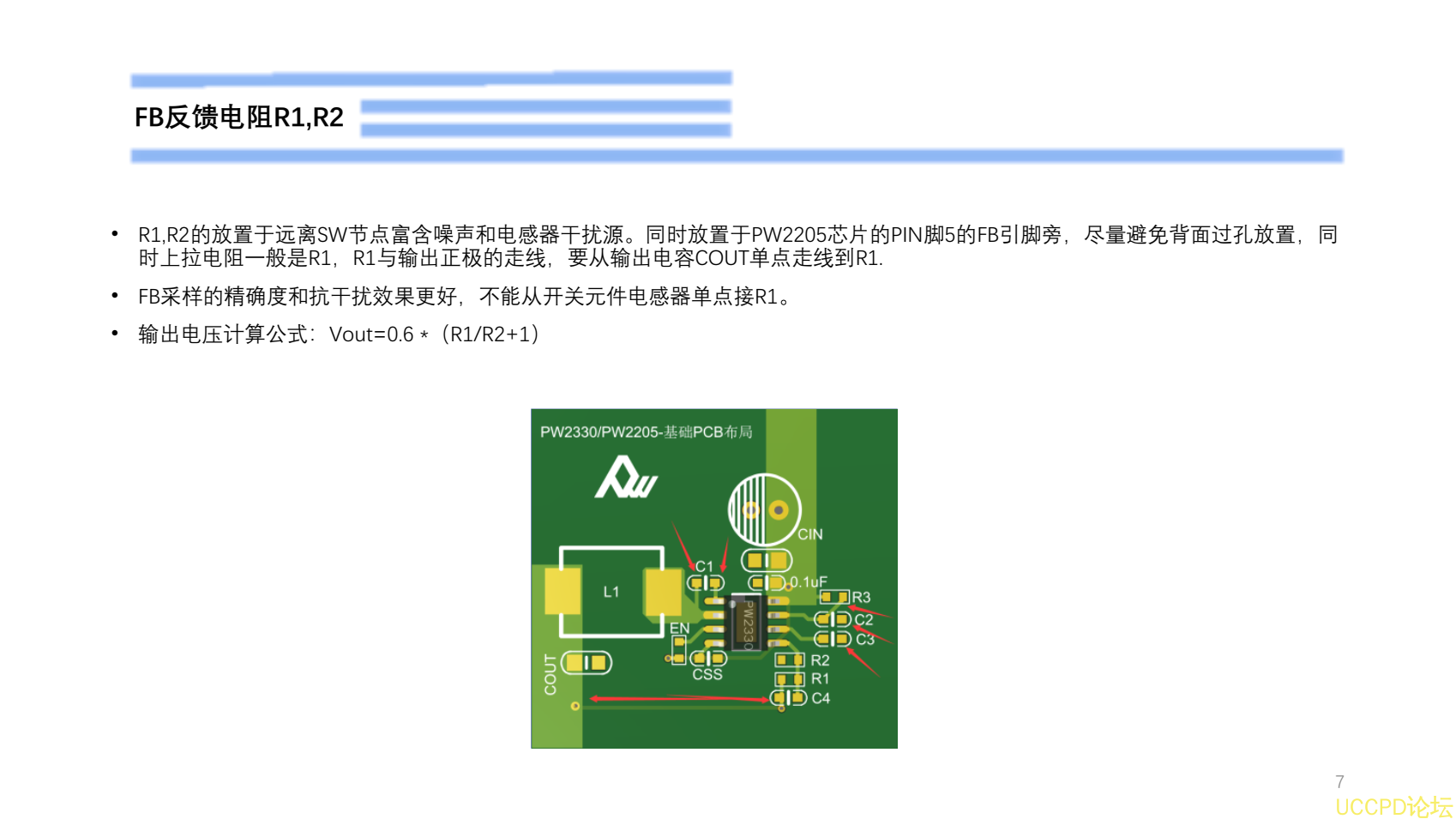

FB反饋電阻R1,R2

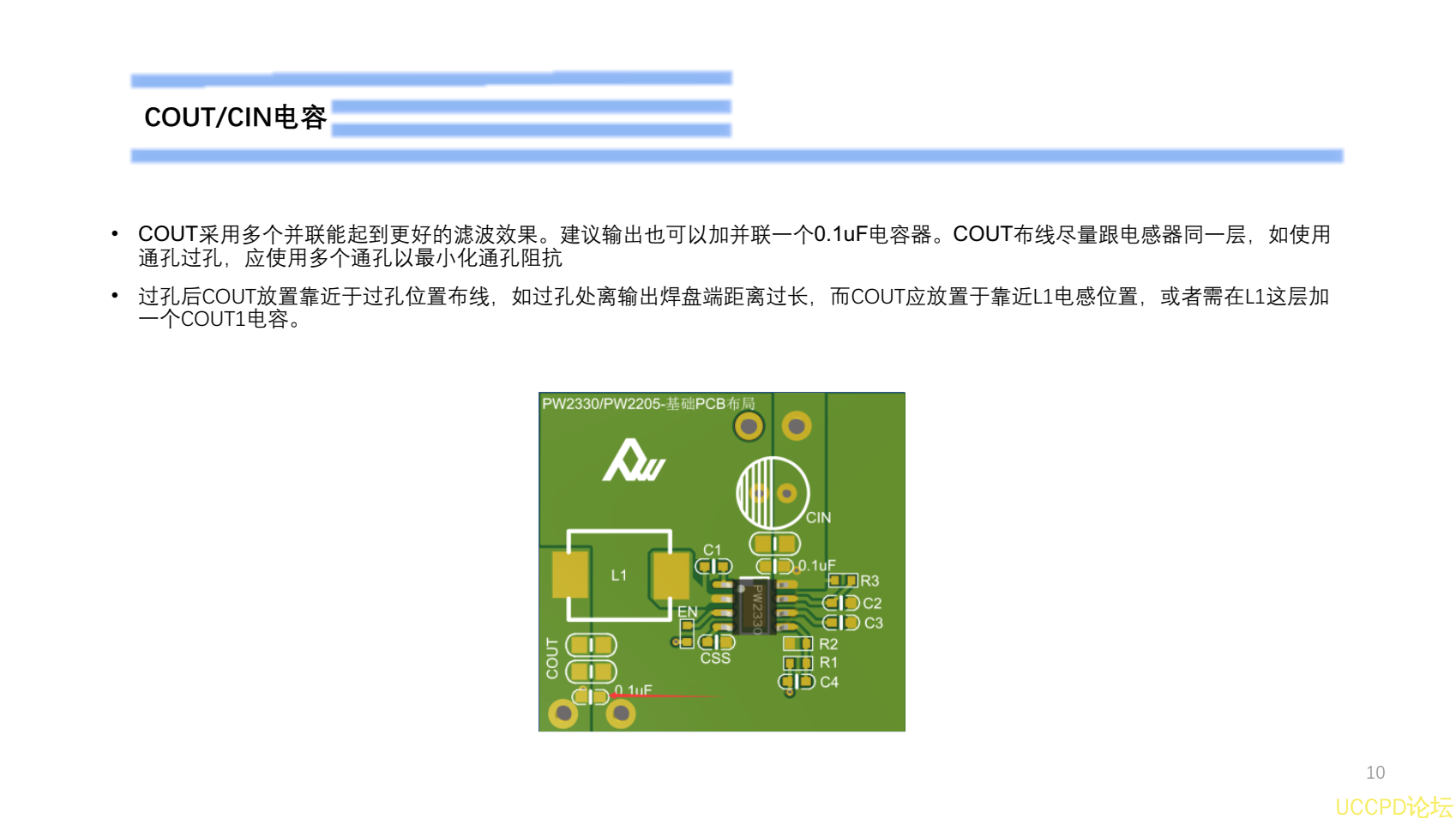

COUT電容
容易影響輸齣的佈線

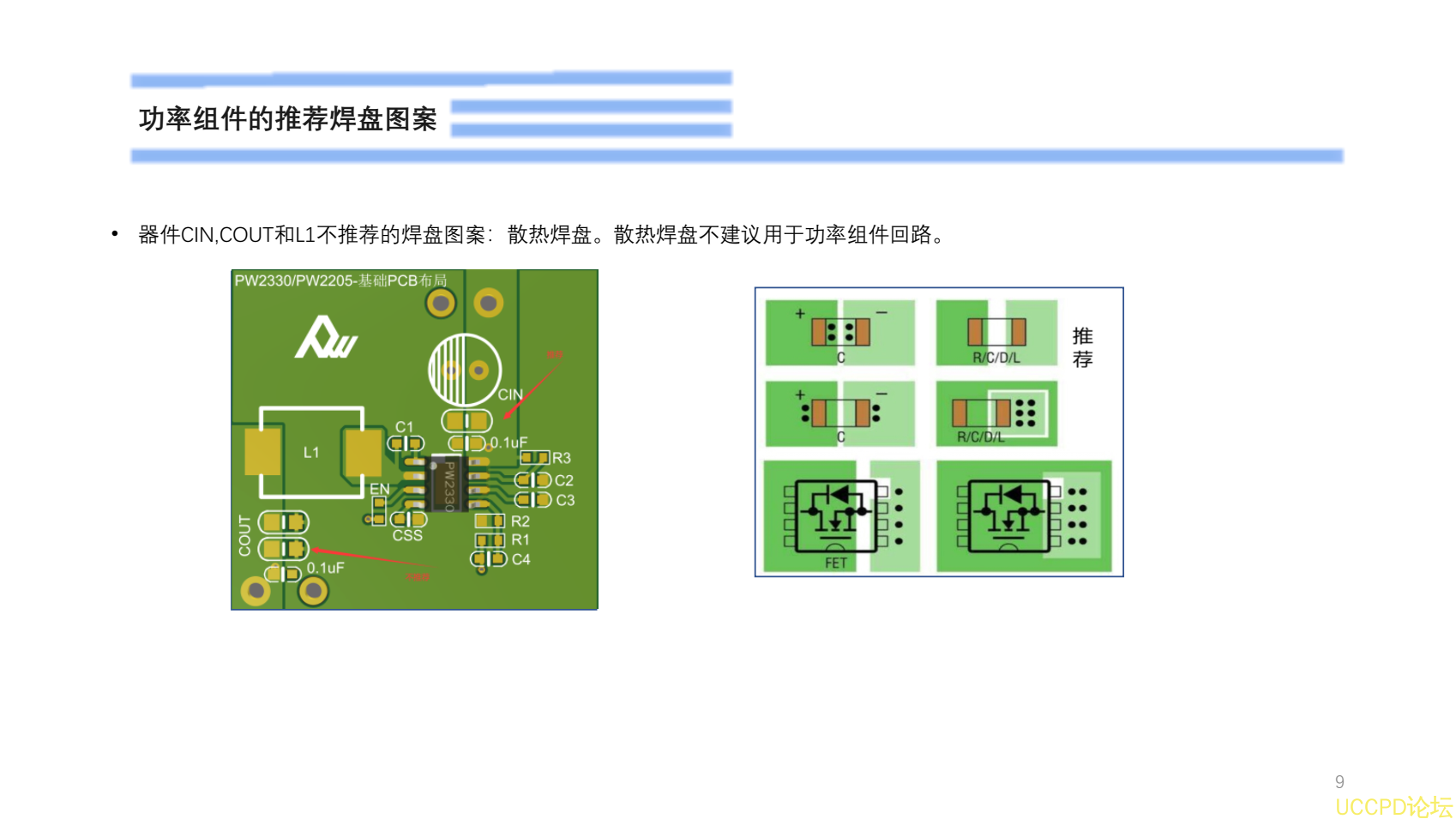

功率組件的推薦焊盤圖案

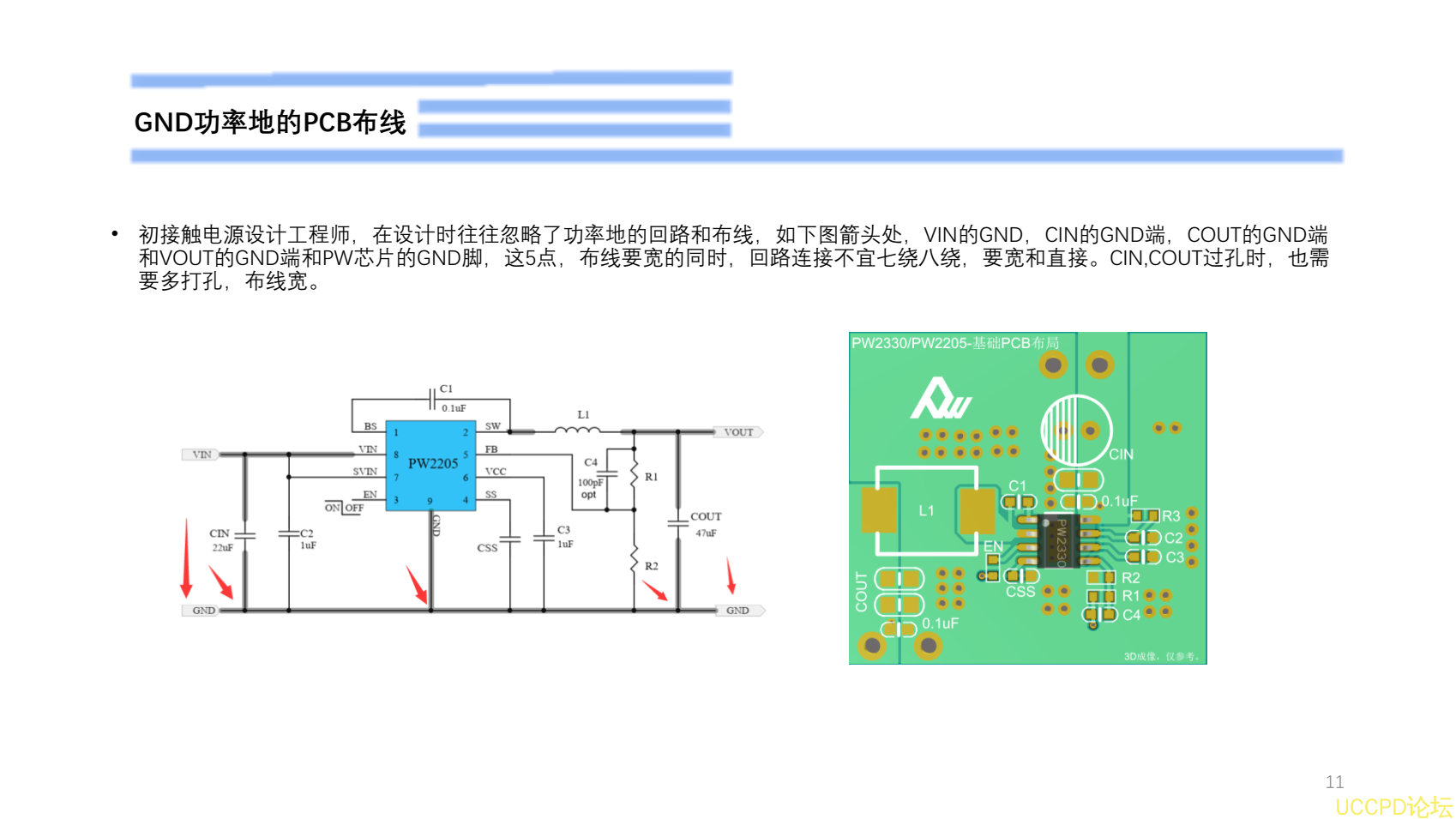

GND功率地的PCB佈線

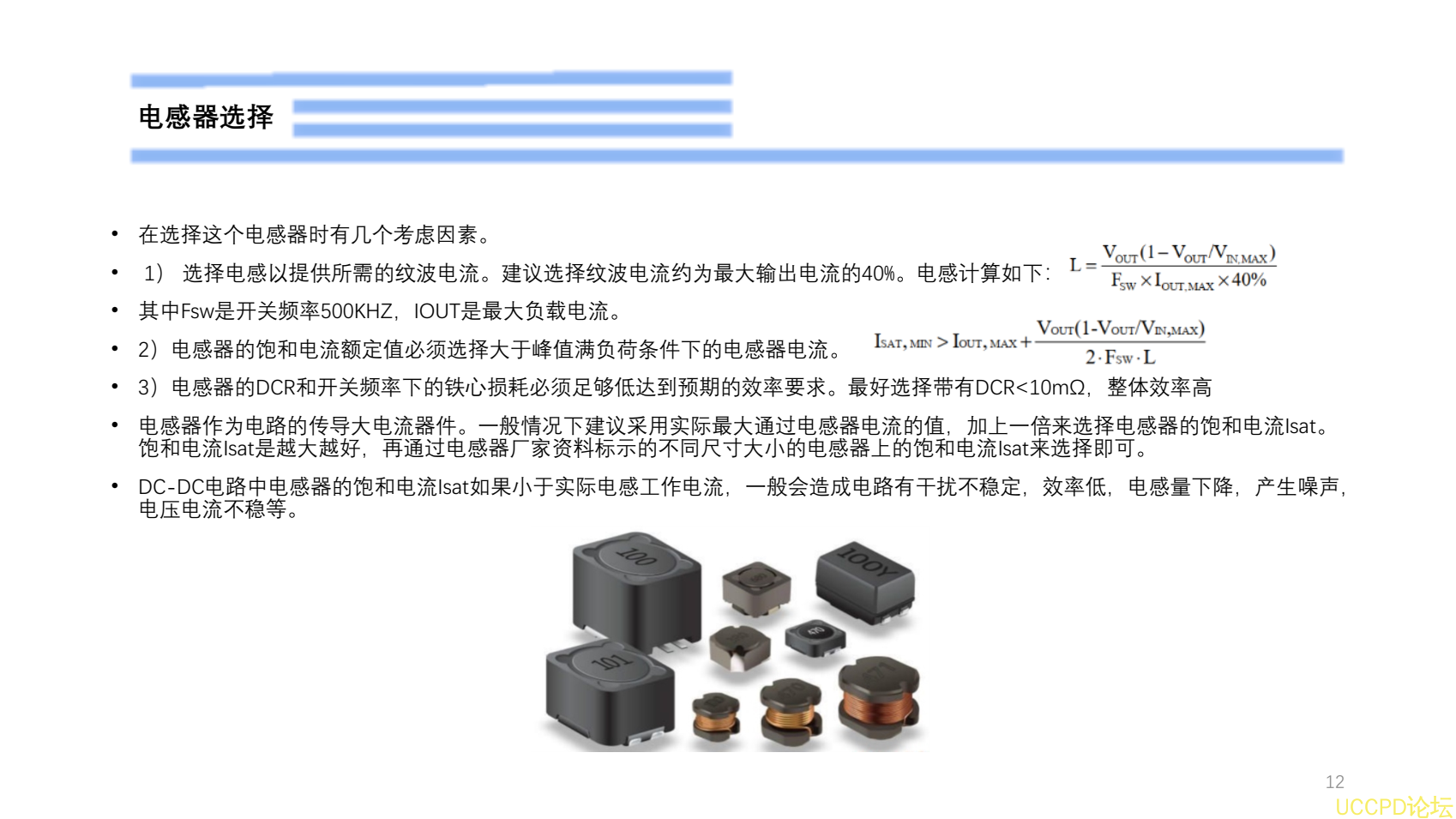

電感器選擇

降壓電路CIN併聯加旁路電容0.1uF的重要性
代理商：深圳市誇剋微科技鄭先生：13528458039 QQ 2867714804

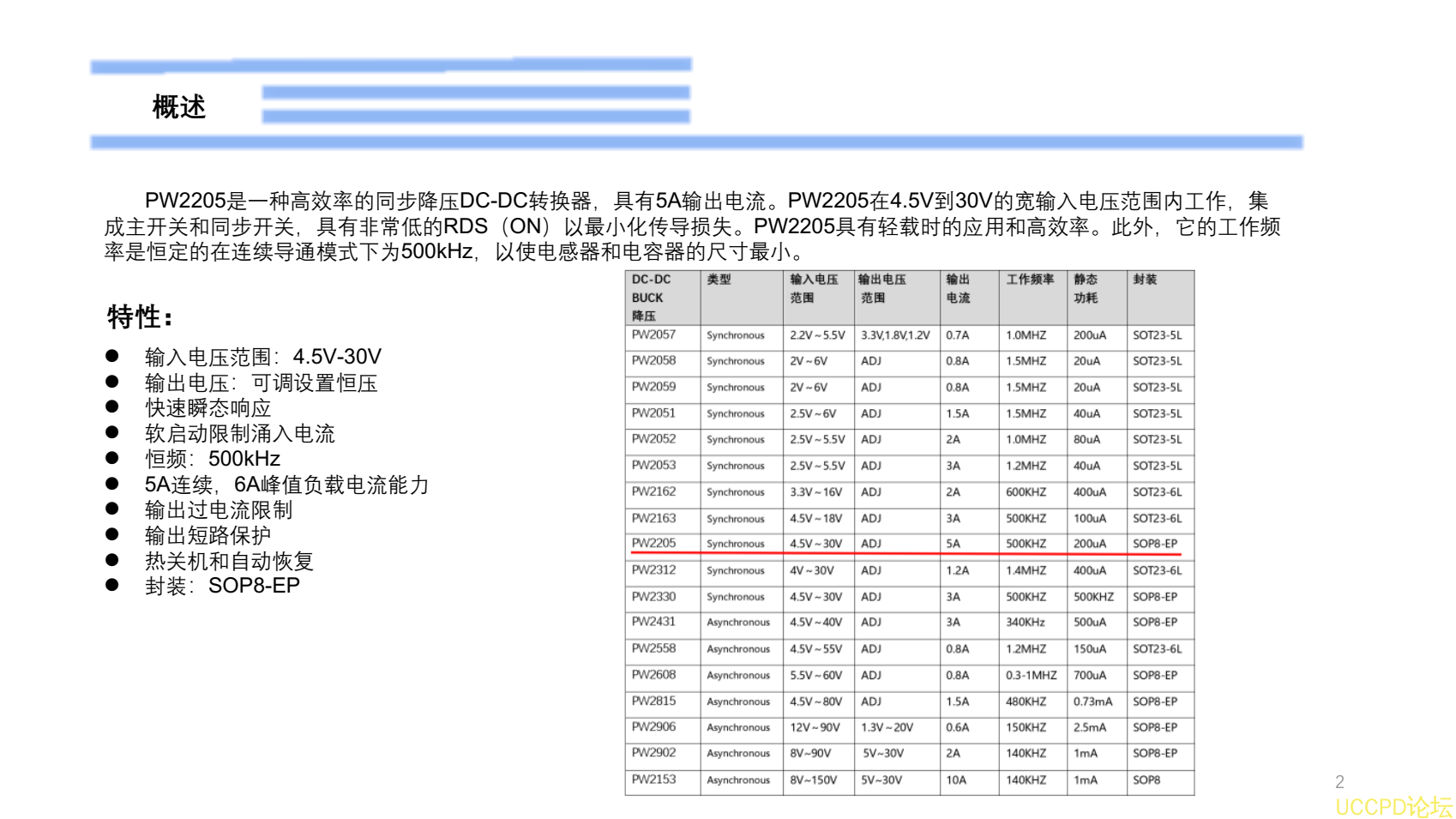

概述
PW2205是一種高效率的衕步降壓DC-DC轉換器，具有5A輸齣電流。 PW2205在4.5V到30V的寬輸入電壓範圍內工作，集
成主開關和衕步開關，具有非常低的RDS（ON）以最小化傳導損失。 PW2205具有輕載時的應用和高效率。此外，牠的工作頻
率是恆定的在連續導通模式下爲500kHz，以使電感器和電容器的尺寸最小。
特性：
 輸入電壓範圍： 4.5V-30V
 輸齣電壓：可調設置恆壓
 快速瞬態響應
 軟啟動限製湧入電流
 恆頻： 500kHz
 5A連續， 6A峰值負載電流能力
 輸齣過電流限製
 輸齣短路保護
 熱關機和自動恢複
 封裝： SOP8-EP

原理圖走線
• 良好的佈局設計可優化電源效率，減輕熱應力，最重要的是，可將噪聲以及走線與組件之間的相互作用降至最低。
• 開始進行PCB佈局之前，一箇好的做法是突齣顯示高電流走線的原理圖走線，平芯微産品Datasheet的典型應用電路中，特彆
用瞭显著標示提供給客戶蔘考：黑色粗線。

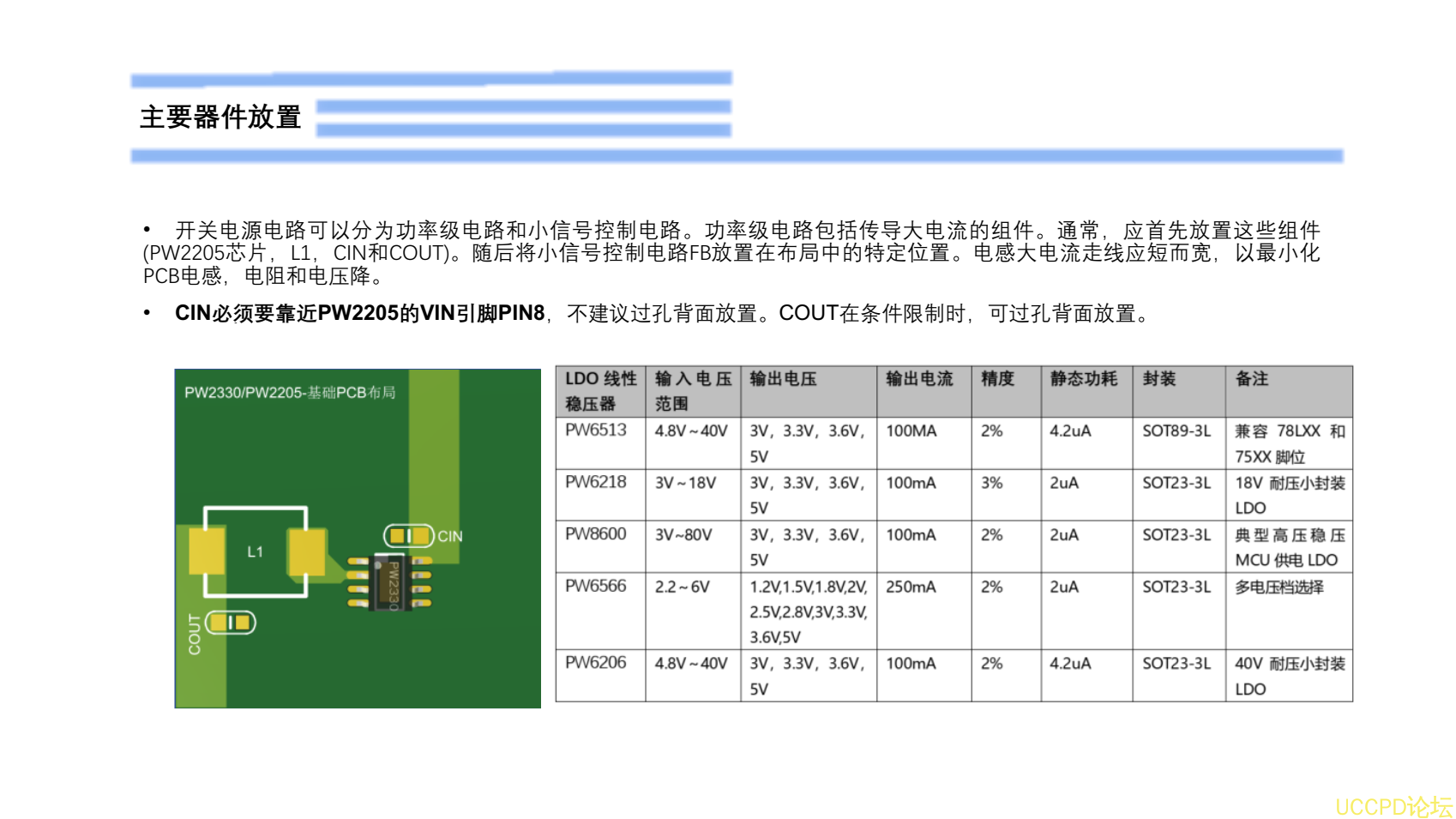

主要器件放置
• 開關電源電路可以分爲功率級電路和小信號控製電路。功率級電路包括傳導大電流的組件。通常，應首先放置這些組件
(PW2205芯片， L1， CIN和COUT)。隨後將小信號控製電路FB放置在佈局中的特定位置。電感大電流走線應短而寬，以最小化
PCB電感，電阻和電壓降。
• CIN必鬚要靠近PW2205的VIN引腳PIN8，不建議過孔背麵放置。 COUT在條件限製時，可過孔背麵放置。
