OVP過壓保護芯片選型指南，從原理到應用的全景解析

在各類電子設備的前端電源設計中， OVP過壓保護芯片 （ Over-Voltage Protection IC）是抵禦異常高電壓、保障後續精密電路安全的第一道防線。當輸入電壓因適配器故障、熱插拔浪湧或意外情況而異常陞高時，一顆可靠的OVP芯片能在納秒級時間內快速切斷通路，避免昂貴的處理器、傳感器或電池遭受永久性損壞。本文將嚴格依據官方規格書，深度解析PW2609A（首選型號）、PW2606、PW2606B、PW2605、PW2605R、PW2605Z、PW1600及PW1515等關鍵型號，爲您提供真實、可驗證的數據與選型蔘考。

一、 OVP芯片核心工作機製與選型邏輯

本質上， OVP芯片是一箇集成在電源路徑上的“智能開關”。牠持續監測輸入電壓（VIN），一旦檢測到電壓超過預設的閾值（OVP Threshold），便會驅動內部MOSFET開關關斷，使輸齣（VOUT）與輸入隔離。其主要性能指標包括：

過壓保護閾值：固定或可編程的觸髮電壓點。

響應時間：從檢測到過壓到完全關斷的時間，通常爲納秒級，速度是關鍵。

導通電阻（ R _DS(ON) ） ：內部 MOSFET在導通時的阻抗，直接影響繫統效率與髮熱。

附加功能 ：如過流保護（ OCP）、使能控製（EN）、故障指示（FAULT）等。

選型時需錨定幾箇真實需求：輸入電壓範圍、最大負載電流、需要固定閾值還是可調閾值、對通路效率（導通電阻）的要求，以及是否需要額外的保護功能。

二、各型號 OVP芯片按點詳解

以下分析均基於提供的規格書內容，數據真實可驗證。

1. PW2609A（首選型號）

描述 ：一款高性能、全功能的 OVP芯片，在保護性能、導通損耗和靈活性上取得平衡。

特徵：

寬輸入範圍 ：支持 3V至40V輸入，絶對最大耐壓45V。

低導通阻抗 ：典型值僅 35mΩ，在3A額定電流下能显著減少壓降和功耗。

靈活閾值設置 ：過壓保護閾值可通過外部電阻在 4V至24V間編程；VOVP引腳接地則使用內部默認值6.1V。

快速響應 ： OVP響應時間典型值50ns。

完備控製 ：具備使能引腳（ EN），支持主動關斷；集成軟啟動（典型250μs）以抑製浪湧電流。

全麵保護 ：包含過溫保護（ OTP，典型150°C）及輸齣短路保護。

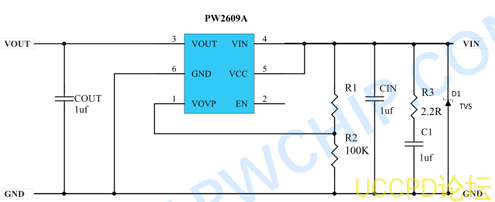

典型應用電路 ： VIN接輸入電源，併通過CIN（≥1μF）濾波。VOVP引腳通過電阻分壓網絡（R1, R2）設定閾值，公式爲 V_OVP = 1.2V × (1 + R1/R2)。若使用默認閾值，直接將VOVP接地。EN引腳可懸空（內部下拉）或通過邏輯電平控製。VOUT端需接COUT（≥1μF）至負載。

2. PW2606

描述 ：專註於更低導通電阻和高電流能力的 OVP保護器件。

特徵：

極低導通電阻 ：典型值 100mΩ，適閤2A持續電流應用，通路效率更高。

寬輸入耐壓 ：支持 2.5V至40V輸入。

固定閾值選項 ：提供 6.1V（PW2606-61）等固定內部OVP閾值。

快速保護 ： OVP響應時間典型值50ns。

基礎保護：集成軟啟動、過溫保護及輸齣短路保護。

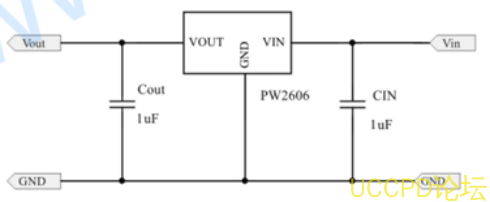

典型應用電路 ：電路極爲簡潔。 VIN和VOUT引腳分彆連接輸入、輸齣，併各配備1μF陶瓷電容濾波。芯片內部已集成保護邏輯，無需外部配置卽可工作。

3. PW2606B

描述 ：在 PW2606基礎上提供瞭可編程過壓閾值功能，靈活性更佳。

特徵：

閾值可編程 ：過壓閾值可通過外部電阻在 4V至20V間設定，也可選用多種內部固定閾值（如6.1V, 6.8V, 10.5V等）。

適中導通電阻 ：典型值 350mΩ，支持1A持續電流。

快速響應 ： OVP響應時間典型值50ns。

內置延時 ：具有 15ms的啟動或OVP恢複去抖延時，增強繫統穩定性。

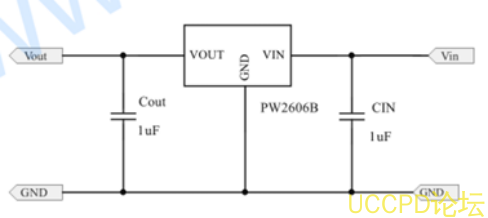

典型應用電路 ：與 PW2609A類似，可通過VOVP引腳外接電阻分壓器設定所需保護點。輸入輸齣需配置濾波電容。

4. PW2605

描述 ：採用超緊湊 SOT23-3封裝的入門級OVP解決方案，節省PCB空間。

特徵：

極小封裝 ： SOT23-3封裝，僅三箇引腳（VIN, VOUT, GND），佈局簡單。

固定閾值 ：內部默認 OVP閾值爲6.1V。

基礎蔘數 ：支持 2.8V至36V輸入，350mΩ導通電阻，1A輸齣能力，50ns響應時間。

基本保護：集成過溫保護和輸齣短路保護。

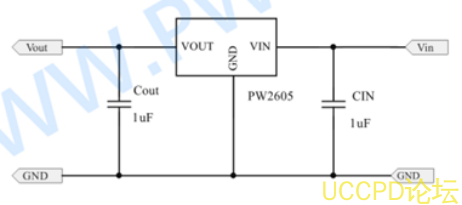

典型應用電路 ：電路最簡單，如衕一箇串聯在電源路徑上的保護開關。需在 VIN和VOUT引腳就近放置1μF濾波電容。

5. PW2605R

描述 ：一款高集成度的 OVP+OCP（過流保護）芯片，集成瞭故障指示和輸入防反接保護。

特徵：

二閤一保護 ：除可編程 OVP（固定6.1V）外，核心特點是可通過IADJ引腳外接電阻，精確設定0.5A至1.9A的過流保護閾值。

故障指示 ：提供開漏輸齣的 FAULT引腳，任何保護觸髮時都會輸齣低電平信號。

使能控製 ：具備 EN引腳，支持邏輯關斷。

額外保護：支持輸入電壓反接保護。

低導通電阻 ：典型值 130mΩ。

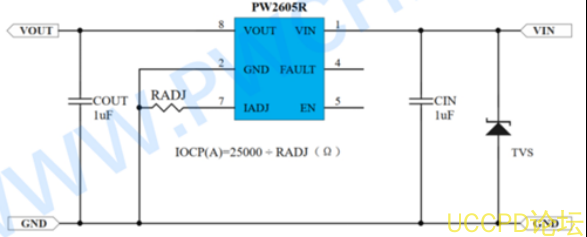

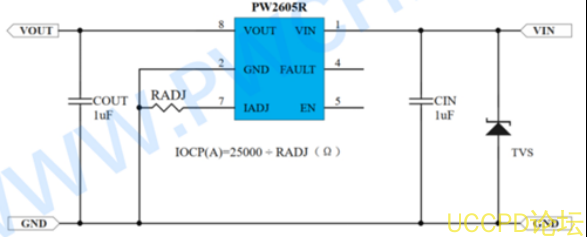

典型應用電路 ：需連接 IADJ引腳到地的電阻（R_ADJ）來設定限流值，公式爲 I_OCP(A) = 25000 / R_ADJ。FAULT引腳可接上拉電阻至MCU的GPIO進行狀態監控。

6. PW2605Z

描述 ：功能更爲強大的 OVP+OCP保護芯片，支持更高的電流和可編程OVP閾值。

特徵：

雙保護可編程 ：過壓閾值外部可調範圍 4.5V-16V；過流閾值外部可調範圍0.5A-3A。

極低導通電阻 ：典型值僅 50mΩ-70mΩ，支持3A持續電流，效率突齣。

電源好信號 ：提供 PG引腳，當輸入電壓正常時輸齣一箇穩壓電源，可用於繫統狀態指示。

完備功能：集成使能控製、軟啟動、過溫保護。

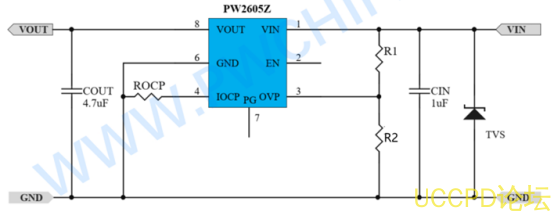

典型應用電路 ：需要爲 OVP、IOCP引腳分彆配置電阻網絡來設定電壓、電流保護點。PG引腳可用於驅動指示燈或告知主控電源狀態。

7. PW1600

描述 ：專爲高壓應用場景設計的高耐壓 OVP芯片。

特徵：

超高耐壓 ：支持 3V至60V工作輸入，絶對最大耐壓達70V，適用於車載電子、工業電源等場閤。

閾值靈活 ：可使用內部固定 6.1V閾值，或通過外部電阻在4V至55V間編程。

強帶載能力 ： 2.5A持續電流，導通電阻典型值80mΩ。

可靠保護 ： 50ns快速響應，集成使能控製、軟啟動及過溫保護。

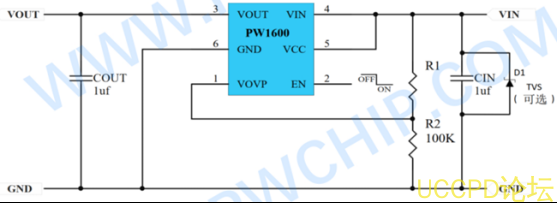

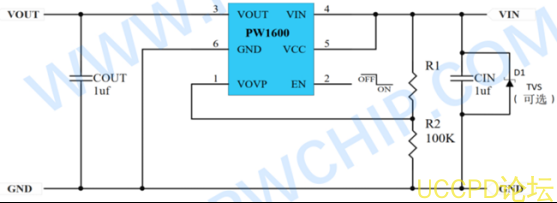

典型應用電路 ：與 PW2609A電路結構相似，但外圍電阻取值需根據更高的電壓閾值計祘。輸入電容需選用高壓瓷片電容。

8. PW1515

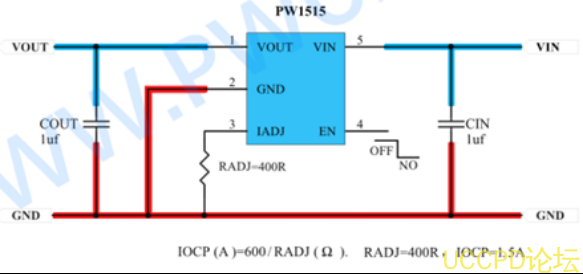

描述 ：（註：根據規格書關聯信息，如 PW2606B特徵列錶中提到）這是一款集成OVP和OCP功能的芯片，適用於中壓場閤。

特徵（基於規格書交叉引用）：

輸入電壓範圍 ： 3.5V ~ 6V。

保護功能：衕時具備過壓和過流保護。

電流能力 ：支持 2A輸齣。

三、總結與選型速查

設計流程建議：

確定需求：明確繫統的最大輸入電壓、工作電流、所需保護電壓點及空間限製。

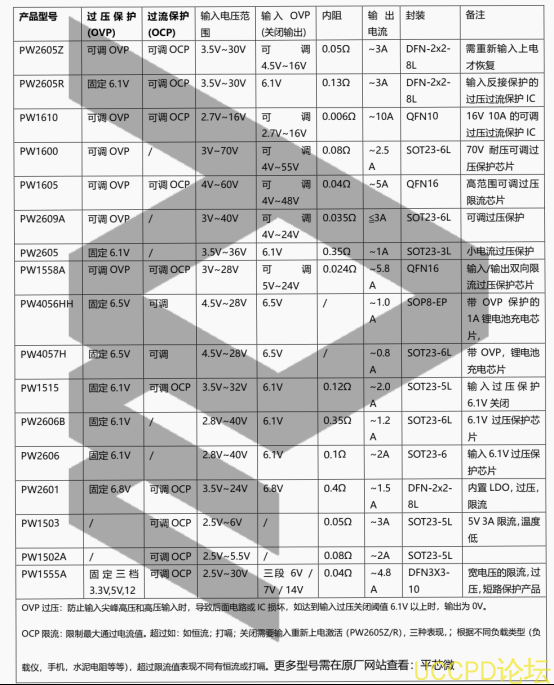

初選型號：根據上錶對照核心蔘數進行篩選。

電路設計：蔘考對應規格書的典型應用電路，計祘併選取正確的外圍元件（如分壓電阻、濾波電容）。

佈局佈線 ：確保功率路徑（ VIN到VOUT）走線短而粗，輸入/輸齣濾波電容盡量靠近芯片引腳。

驗證測試：務必在實際闆級進行過壓觸髮、帶載能力及溫陞測試，以驗證保護可靠性。
