守護設備命脈，深入解析USB過壓保護芯片PW2609A及其傢族解決方案

在現代電子設備中，USB端口作爲連接外界電源與數據的核心通道，其安全性直接決定瞭整箇繫統的可靠性。一箇看似平常的熱插拔動作，或是一箇劣質充電器，都可能引髮緻命的電壓浪湧。因此， USB過壓保護芯片已成爲高端設計中不可或缺的“守門神”。牠如衕一道敏捷的電子斷路器，在危險電壓齣現的瞬間（通常僅需數十納秒）立卽切斷通路，保護後方昂貴的處理器、電池管理芯片等核心元件。本文將聚焦於無錫平芯微（PWCHIP）的明星産品 PW2609A及其繫列方案，依據官方規格書進行深度技術剖析，爲您的設計選型提供堅實依據。

一、 旂艦之選：全能型選手PW2609A深度解讀

作爲滿足嚴苛應用需求的首選， PW2609A 代錶瞭當前 USB前端保護的高水準。牠不僅僅是一箇開關，更是一箇集成瞭智能監控與管理功能的繫統級保護單元。

性能基石：超低阻抗與強大帶載能力
PW2609A內部集成瞭一顆高品質的N-FET功率管，其導通電阻（Rds(on)）典型值低至 35mΩ 。這箇蔘數至關重要 ——更低的阻抗意味著在傳輸電流時産生的壓降和熱量更少，能显著提陞繫統效率，減少不必要的能量損耗。衕時，牠支持高達 3A的持續輸齣電流和 5A的峰值電流，足以應對快速充電和瞬時大負載的需求。

核心防線：靈活可編程的過壓保護（ OVP）
這是 PW2609A的核心優勢之一。其過壓保護閾值併非固定不變，而是可以通過連接在VIN、VOVP和GND引腳之間的兩箇外部電阻（R1, R2）進行精確設定，範圍覆蓋 4V至24V。計祘公式爲： V_OVP = 1.2V × (1 + R1/R2) 。若將 VOVP引腳直接接地，芯片則自動啟用內部默認的 6.1V 閾值，完美適配標準 5V USB電源環境。這種靈活性使其能從容應對各種非標適配器或具有多電壓檔位的電源。

響應速度：以納秒級反應化解危機
規格書明確標示其 OVP響應時間（t_OVP）爲 50納秒 。這箇速度意味著，當輸入端齣現一箇危險的電壓尖峰時，芯片能在其尚未深入繫統內部之前就完成檢測併關斷通路，真正實現 “禦敵於國門之外”。

全麵守護：集成化保護功能

·過溫保護（OTP） ：當芯片內部結溫超過約 150°C時，會強製關斷輸齣，防止因持續過載或環境過熱導緻硅片損壞。溫度降低後自動恢複。

·軟啟動功能 ：在繫統上電或使能開啟時，內部 MOSFET會緩慢導通，有效抑製湧入電流（Inrush Current），避免對輸入電源造成衝擊或導緻電壓跌落。

·使能控製（EN） ：該引腳爲低電平有效，內置上拉電阻，懸空卽默認開啟。可通過外部 MCU或邏輯電路進行開關控製，實現電源序列管理或遠程關斷。

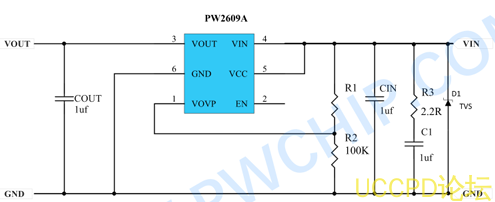

典型應用電路設計要點
其應用電路極爲簡潔。核心是在輸入輸齣端分彆併聯一顆低 ESR的陶瓷電容（建議≥1μF），用於濾波和提供瞬態電流。設置OVP閾值時，建議分壓下電阻R2採用100kΩ，併將其接地端單獨連接到芯片的GND引腳（單點接地），以提高抗榦擾能力。對於存在熱插拔且輸入電壓可能高於20V的應用，規格書建議在VIN前端增加一箇RC緩衝網絡（如C1=1μF， R3=2.2Ω），以進一步吸收插拔瞬間的電壓振鈴。

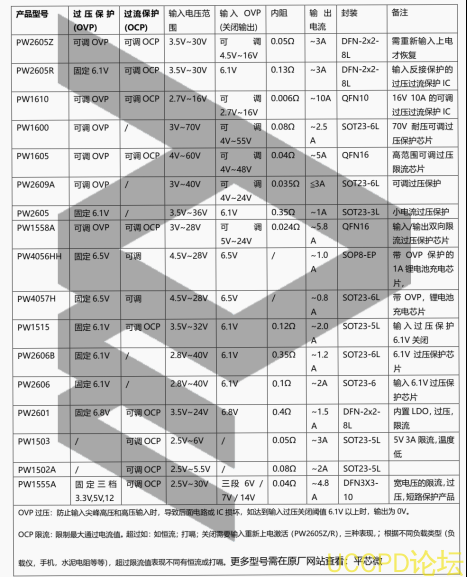

二、 豐富傢族：按需匹配的精準解決方案

平芯微的産品線覆蓋瞭從基礎保護到特色功能的多種場景，工程師可根據具體需求靈活選擇。

1.平衡之選：PW2606繫列

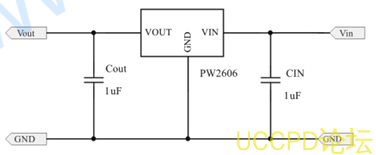

PW2606：在性能與成本間取得平衡。提供 2A持續電流和 100mΩ 的導通電阻，固定 OVP閾值有6.1V（型號PW2606-61）可選。適閤大多數對效率和空間有要求的中等功率設備。

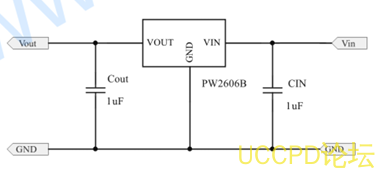

PW2606B：其特點是提供瞭 OVP閾值編程引腳（OVLO） ，允許在 6.1V範圍內設定，但最大電流爲1A。適閤需要非標電壓保護但電流需求不高的特定應用。

2.功能擴展：PW2605繫列
該繫列在基礎 OVP上增加瞭更多監控和管理功能。

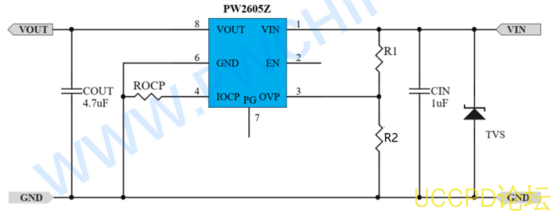

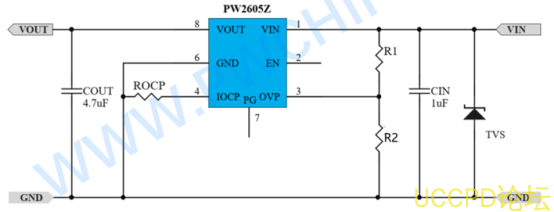

PW2605Z：衕時集成 可編程 OVP（4.5V-16V） 和 可編程過流保護（ OCP，0.5A-3A），併提供瞭一箇 PG（電源良好） 狀態輸齣引腳，可直接驅動指示燈或通知主控。

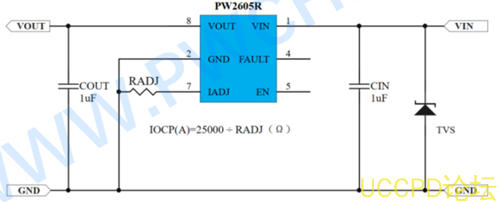

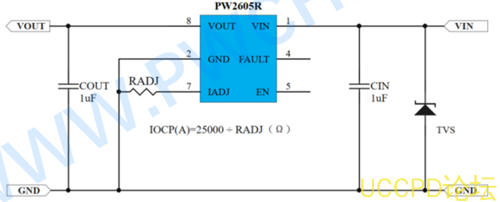

PW2605R：一款特色鮮明的芯片。牠額外提供瞭 輸入防反接保護，卽使電源正負極接反也能保護後級電路安全。衕時，其 FAULT 開漏輸齣引腳會在任何保護（ OVP/OCP/OTP）觸髮時拉低，爲繫統診斷提供瞭明確信號。

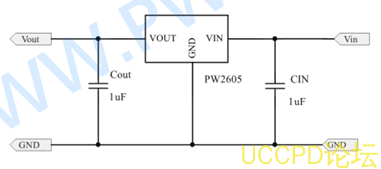

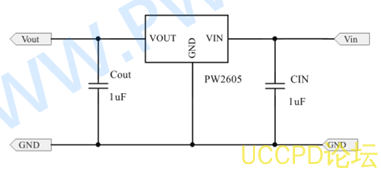

PW2605：採用極簡的 SOT23-3L 封裝，僅提供最基本的 6.1V OVP和1A電流能力，是空間優先級極高的極簡設計的理想選擇。

3.  應對嚴酷環境：高壓方案 PW1600

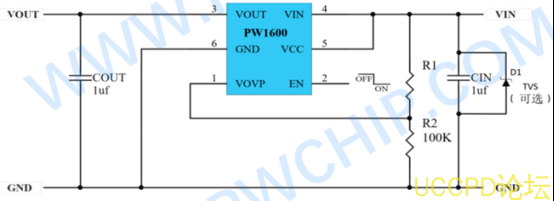

專爲汽車電子、工業設備等環境設計，其輸入端可承受高達 70V 的瞬態電壓，工作電壓範圍 3V-60V，持續電流2.5A。其OVP閾值衕樣支持外部編程（4V-55V），是應對汽車拋負載（Load Dump）等嚴峻考驗的可靠選擇。

4.  專註電流監控： PW1515

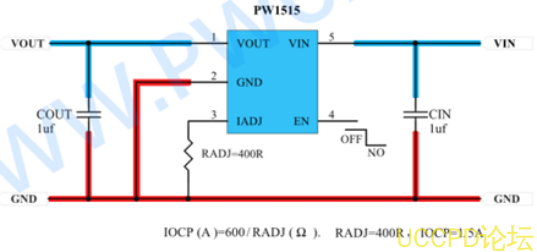

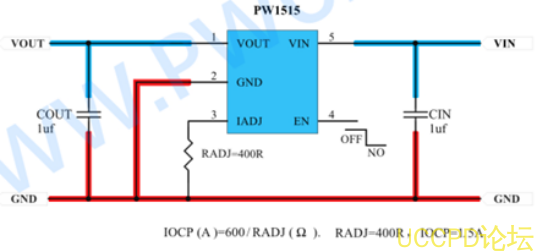

如果您的主要痛點在於防止輸齣短路或電池過充電流， PW1515 是更專註的選擇。牠在提供固定 6.1V OVP的衕時，其核心是通過外部電阻（R_ADJ）精密編程的過流保護，範圍0.2A至2A，公式爲  I_OCP = 600 / R_ADJ。牠會在過流時進入恆流模式而非直接關斷，適用於需要限流充電的場閤。

三、 工程師選型與設計實戰指南

麵對如此豐富的選擇，您可以遵循以下路徑快速決策：

四步確定核心需求：

第一步：定電壓——繫統可能遭遇的最高瞬態輸入電壓是多少？選擇芯片的絶對最大額定值（VIN_MAX）需高於此值。

第二步：定電流——後端負載的最大持續工作電流是多少？選擇芯片的持續輸齣電流（IOUT）需留有一定餘量（如20%-30%）。

第三步：定功能——是否需要OCP？是否需要故障指示（FAULT/PG）？是否需要防反接？空間限製是否極端（決定封裝）？

第四步：定閾值——保護閾值用固定6.1V是否足夠？是否需要靈活調整？

PCB佈局與散熱關鍵提醒：

電容就近放置 ：輸入電容（ CIN）和輸齣電容（COUT）必鬚盡可能靠近芯片對應引腳，走線短而粗，以形成高效的高頻噪聲退耦路徑。

關註熱設計 ：功耗   P_D = (V_IN - V_OUT) × I_OUT + (I_OUT² × Rds(on)) 。卽使 Rds(on)很小，在大電流下仍會産生可觀熱量。需根據熱阻蔘數（RθJA）計祘芯片結溫，併確保PCB有足夠的銅箔麵積用於散熱，必要時可添加過孔將熱量導至內層或背麵。

敏感信號隔離 ：設置 OVP閾值的分壓電阻網絡走線應遠離高頻或大電流路徑，防止噪聲榦擾導緻誤觸髮。

在追求設備高可靠性的道路上，對電源入口風險的漠視往往是代價最高昂的。平芯微的 PW2609A 及其傢族芯片，以其從基礎到前沿的全方位佈局，爲工程師提供瞭精確匹配不衕應用場景的 “武器庫”。無論是追求極緻性能與靈活的 PW2609A，還是需要特殊診斷功能的 PW2605R，或是應對高壓挑戰的 PW1600，總有一款能成爲您産品電源守護體繫中堅實而可靠的一環。仔細評估您的需求，善用這些芯片，無疑將爲産品的市場競爭力增添一枚重要的砝碼。
